Kuvaus

Tekniset parametrit

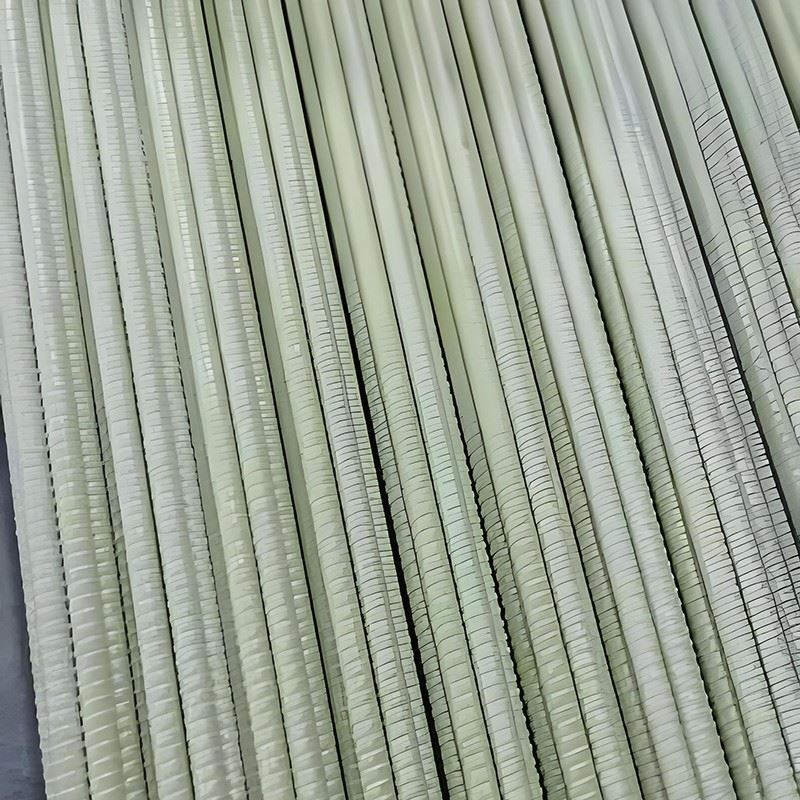

Straight-Length GFRP Rebar on lasikuituvahvistettu polymeeritanko, jota käytetään betonin lujittamiseen infrastruktuurissa, perustuksissa, laatoissa ja elementtirakenteissa. Polymeerihartsimatriisiin upotetut jatkuvat lasikuidut antavat vetolujitetta, kun taas ulkopinnan profiili tukee sidosta ympäröivään betoniin. Sen ei-metallinen koostumus tarjoaa korroosionkestävyyttä, sähköeristystä ja ei-magneettisia ominaisuuksia sopiviin sovelluksiin. Tangon halkaisija, leikkauspituus, pintaprofiili ja mekaaniset ominaisuudet voidaan määrittää raudoitusaikataulujen ja projektivaatimusten mukaan.

Tärkeimmät edut

Korroosionkestävyys
Komposiittimateriaali kestää kosteuden ja kloridien aiheuttamaa korroosiota, joten se soveltuu hyvin suunniteltuihin betonirakenteisiin rannikkoalueilla, siltojen kansilla ja muissa vaativissa olosuhteissa.

Vetokyky
Jatkuvat lasikuidut kantavat vetokuormia. Vetolujuus, kimmomoduuli ja suunnitteluarvot on arvioitu määritettyjen tuotetietojen ja sovellettavien rakennesuunnittelumääräysten perusteella.

Kevyt Käsittely
GFRP-tankojen tiheys on pienempi kuin teräsvahvikkeella, mikä auttaa vähentämään nippujen painoa ja yksinkertaistamaan kuljetusta, käsittelyä ja materiaalin liikkumista työmaalla.

Sähköeristys
Ei-metallinen koostumus tarjoaa sähköeristyksen ja ei-magneettisia ominaisuuksia sovelluksiin, joissa on erityisiä sähköisiä tai sähkömagneettisia vaatimuksia.

Tyypilliset sovellukset

01/

Sillan kannet ja tiet
Betonisiltakansien, lähestymislaattojen ja valittujen kosteudelle ja jäänpoistosuoloille alttiina olevien päällystejärjestelmien vahvistaminen.

02/

Perustukset ja laatat
Suorat tangot suunniteltuihin perustuselementteihin, teollisuuslattioihin, maahan tuetuille laatoille ja niihin liittyville betonirakenteille.

03/

Betonielementti
Elementtielementtien, viemärikomponenttien, käyttörakenteiden ja muiden betonituotteiden, jotka vaativat suoria tankokokoonpanoja, raudoitus.

04/

Meri- ja vesiinfrastruktuuri
Vahvike sopiviin tukirakenteisiin, vesitiloihin ja betonielementteihin, jotka ovat alttiina kloridipitoisille ympäristöille.

Tekniset tiedot

Parametri	Erittely
Tuotetyyppi	Suorapituinen GFRP-raudoitus
Kuitu materiaali	Jatkuva lasikuitu
Hartsimatriisi	Vinyyliesteri tai epoksi
Poikkileikkaus	Kiinteä pyöreä

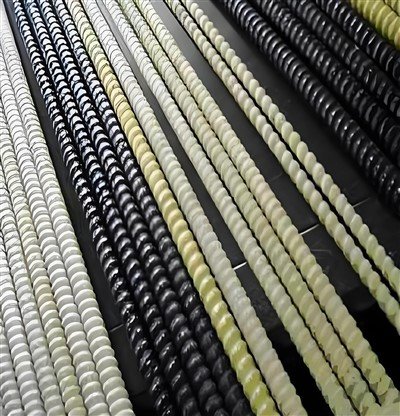

Pintaprofiili	Ribbed epämuodostunut tai hiekkapinnoitettu
Viitehalkaisijat	6, 8, 10, 12, 16, 20, 25 mm
Viitepituudet	6, 9, 12 m
Vetolujuus	850 - 1100 MPa halkaisijasta riippuen
Vetomoduuli	Vähintään 44,8 GPa
Mitattoleranssi	±0,5 mm
Toimituslomake	Mukana suorat tangot

Räätälöintiasetukset

Halkaisija ja leikkauspituus
Määritä nimellishalkaisija ja tangon pituus raudoitusaikataulujen, betonielementtien mittojen ja asennusvaatimusten mukaan.

Pintaprofiili
Valitse käytettävissä oleva uurrettu, muotoiltu tai hiekkapinnoitettu kokoonpano määritetyn tuotemallin ja projektin vaatimusten mukaan.

Materiaalivaatimukset
Määritä vaadittu hartsijärjestelmä, mekaaniset ominaisuudet ja hyväksymiskriteerit ennen tuotantoa.

Pakkaus ja tunnistus
Vahvista nippumäärät, merkinnät ja tilauksen tunnistetiedot lähetysjärjestelyjen ja varastointimenettelyjen mukaisesti.

Laadunvalvonta ja tarkastus

Mittatarkastus

Tarkista tangon halkaisija, pituus, pinnan kunto ja määritetyt toleranssit hyväksyttyjä tuotevaatimuksia vastaan.

Mekaaninen testaus

Arvioi vetolujuus ja vetomoduuli käyttämällä soveltuvia testimenetelmiä ja määriteltyjä hyväksymiskriteerejä.

Tuotanto Records

Säilytä asiaankuuluvat materiaalitunnisteet, tuotantoeräviitteet ja tarkastustulokset vakiintuneen valmistuksen laatujärjestelmän mukaisesti.

Jäljitettävyys

Vahvista erän tunniste ja vaaditut testiasiakirjat ennen tuotantoa, jotta toimitetut materiaalit voidaan tarkistaa tilauksen spesifikaatioiden perusteella.

Standardit ja tekninen dokumentaatio

Tuotedokumentaatio laaditaan tuotespesifikaatioiden ja projektivaatimusten mukaisesti.

Tekninen tiedote
Tekniset tiedot voivat sisältää tuotteen mitat, materiaalitiedot, pintakokoonpanon ja saatavilla olevat mekaaniset ominaisuudet.

Tarkastusasiakirjat
Asiaankuuluvat mittatarkastuspöytäkirjat ja laaduntarkastustulokset voidaan toimittaa saatavuuden mukaan.

Testausraportit ja laatuasiakirjat
Saatavilla olevat mekaaniset testiraportit, erätiedot ja sovellettavat laatuasiakirjat voidaan vahvistaa ennen tilauksen tekemistä. Asiakirjojen saatavuus riippuu valitusta tuotteesta ja projektin vaatimuksista.

Pakkaus ja toimitus

Paketin valmistelu

Ryhmittele suorat palkit nippuihin tukemaan lastausta, purkamista, laskemista ja varastointia.

Tilauksen merkintä

Tunnista halkaisija, pituus, määrä ja tilausviite sovittujen merkintävaatimusten mukaisesti.

Toimituksen koordinointi

Varmista tankojen pituudet, nippujen mitat, kokonaismäärä, kohde ja toimitusaikataulu ennen lähetyksen suunnittelua.

Tuotevalintaopas

Yhdistä suunnitteluun
Ilmoita vahvistusaikataulu, nimellishalkaisija, tankojen etäisyys, tarvittavat pituudet ja määritellyt mekaaniset ominaisuudet.

Vahvista vaatimustenmukaisuus
Tunnista hallitseva materiaalistandardi, rakenteelliset suunnitteluvaatimukset, altistusolosuhteet ja projektin hyväksyntää varten tarvittavat asiakirjat.

Määrittele järjestys
Määritä määrät halkaisijan ja pituuden, pintaprofiilin, pakkausvaatimusten, määränpään ja toimituspäivämäärän mukaan. Sisällytä tarvittaessa piirustukset tai vahvistusaikataulut.

Usein kysytyt kysymykset

K: Mitä pituuksia on saatavana suorille GFRP-raudoille?

V: Vertailupituudet ovat 6 m, 9 m ja 12 m tuotannon saatavuuden mukaan. Ilmoita tarvittava leikkauspituus pyytäessäsi tarjousta.

K: Voiko halkaisijaa ja pituutta mukauttaa?

V: Saatavilla olevat vaihtoehdot voivat sisältää halkaisijan, leikkauspituuden, pintaprofiilin, nippumäärän ja merkinnät, mikäli valmistuskapasiteetti on vahvistettu.

K: Mitkä halkaisijat ovat saatavilla?

V: Viitekoot vaihtelevat välillä 6 mm - 25 mm. Vahvista vaadittu halkaisija ja vastaavat mekaaniset ominaisuudet nykyisten tuotespesifikaatioiden mukaisesti.

K: Voiko GFRP-raudoitus korvata teräsraudoituksen suoraan?

V: GFRP-vahvistus vaatii rakennesuunnittelua sen materiaaliominaisuuksien, tartuntakäyttäytymisen, huollettavuusvaatimusten ja sovellettavien suunnittelumääräysten perusteella.

K: Mitä teknisiä asiakirjoja on saatavilla?

V: Asiakirjat voivat sisältää teknisiä tiedotteita, soveltuvia testiraportteja, mittatarkastuspöytäkirjoja ja erän tunnisteita saatavuuden ja varmennettujen tuotteiden vaatimustenmukaisuuden mukaan.

K: Mitä tietoja tarvitaan tarjoukseen?

V: Ilmoita halkaisija, pituus, määrä, pintaprofiili, sovellettava standardi, määräpaikka ja toimituspäivämäärä. Piirustukset ja vahvistusaikataulut auttavat vahvistamaan vaaditun kokoonpanon.
