Kuvaus

Tekniset parametrit

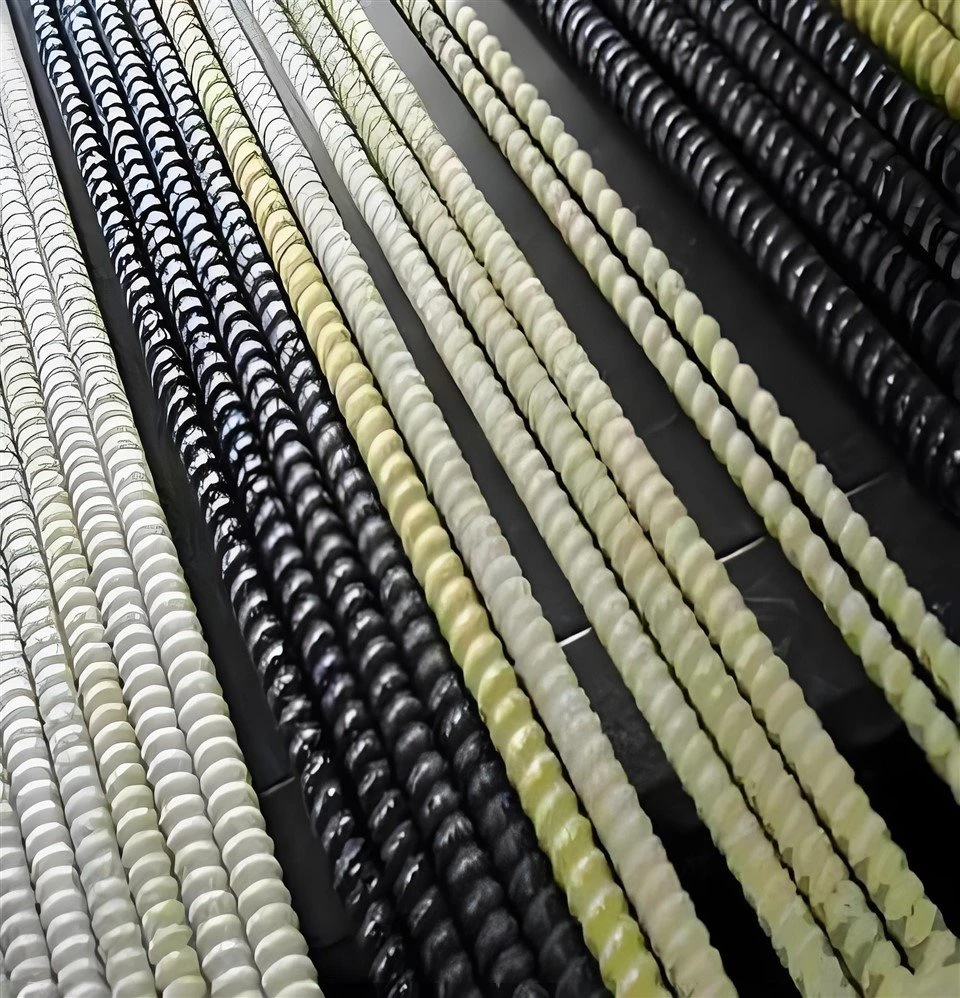

Ribbed GFRP Reforcing Bar on kiinteä lasikuituvahvistettu polymeeritanko infrastruktuurin, perustusten, laattojen ja elementtirakenteiden betoniraudoituksiin. Polymeerihartsimatriisiin upotetut jatkuvat lasikuidut vahvistavat vetolujuutta, kun taas uurrettu ulkopinta muodostaa mekaanisen rajapinnan betonin kanssa. Sen ei-metallinen rakenne tarjoaa korroosionkestävyyden ja sähköeristyksen tiettyihin sovelluksiin. Halkaisija, vetoominaisuudet, pintaprofiili ja tangon pituus valitaan projektipiirustusten, sovellettavien standardien ja rakennesuunnitteluvaatimusten mukaan. Mukautetut mitat, leikkauspituudet ja pakkaukset ovat saatavilla tuotantokapasiteetin ja tilaustietojen mukaan.

Tärkeimmät tuotteen edut

Korroosionkestävyys:Komposiittitanko ei ruostu kuten tavallinen teräsvahvike. Se on tehokas spesifikaatio betonirakenteille, jotka ovat alttiina kosteudelle, jäänpoistosuoloille ja kloridipitoisille ympäristöille projektin suunnitteluvaatimusten mukaisesti.

Uurrettu pinta:Ulkoiset rivat muodostavat mekaanisen lukituksen ympäröivään betoniin. Rivan geometria ja vahvistettu sidoksen suorituskyky ovat kriittisiä tekijöitä raudoituksen valinnassa ja ankkurointien suunnittelussa.

Kevyt käsittely:GFRP:llä on huomattavasti pienempi tiheys kuin teräksellä (noin 1/4 teräksestä), mikä vähentää vahvikenippujen painoa ja helpottaa materiaalin käsittelyä, varastointia ja kuljetusten suunnittelua.

Ei-metalliset ominaisuudet:Tanko on ei-magneettinen ja sähköä johtamaton normaaleissa materiaaliolosuhteissa. Nämä ominaisuudet sopivat erikoissovelluksiin, joissa on sähkömagneettista herkkyyttä tai sähköeristysvaatimuksia.

Tekniset tiedot

Parametri	Erittely
Tuotetyyppi	Ribbed GFRP-vahvistustanko
Vahvistava kuitu	Jatkuva E-lasikuitu
Matriisi materiaali	Korkean suorituskyvyn polymeerihartsi (vinyyliesteri / epoksi)
Poikkileikkaus	Kiinteä pyöreä profiili
Pintaprofiili	Hiekkapäällysteinen & Ribbed / Helix-wrapped & Ribbed
Viitehalkaisija-alue	6-32 mm
Nimellishalkaisijan vaihtoehdot	6, 8, 10, 12, 16, 20, 25, 32 mm
Alue halkaisijaltaan 6 mm	28,3 mm²
Alue 8 mm halkaisijalla	50,3 mm²
Alue 10 mm halkaisijalla	78,5 mm²
Alue 12 mm halkaisijalla	113,1 mm²
Alue 16 mm halkaisijalla	201,1 mm²
Alue 20 mm halkaisijalla	314,2 mm²
Alue 25 mm halkaisijalla	490,9 mm²
Alue 32 mm halkaisijalla	804,2 mm²
Tangon pituus	3m, 6m, 12m tai mukautettu
Vetolujuus (tyypillinen)	Suurempi tai yhtä suuri kuin 700–1100 MPa
Vetomoduuli (tyypillinen)	Suurempi tai yhtä suuri kuin 40–55 GPa
Mitattoleranssi	Sovittujen tuotespesifikaatioiden ja asiaankuuluvien standardien mukaisesti
Räätälöinti	Tuotantokyvyn ja vähimmäistilausmäärien mukaan

Sovellukset

01/

Perusteet:Tarkoitettu betoniperustuselementeille, joissa rakennesuunnittelu määrittelee raudoituksen koon, etäisyyden, ankkuroinnin ja materiaalivaatimukset aggressiivisissa maaperäolosuhteissa.

02/

Betonilaatat:Käytetään maahan tuetuissa laatoissa, pysäköintirakenteissa ja teollisuuslattiajärjestelmissä, joissa GFRP-vahvike täyttää projektin huollettavuus- ja halkeamien hallintakriteerit.

03/

Elementtikomponentit:Soveltuu tietyille elementtielementeille (kuten seinäpaneeleille, seinäelementeille ja hyödyllisyysholveille), kun tankojen mitat, käsittely- ja tuotantovaatimukset vastaavat hyväksyttyjä tehtaan piirustuksia.

04/

Infrastruktuuri:Soveltuu siltakanneille, tukirakenteille, merirakenteille, valtateiden esteille ja viemäröintilaitoksille, joissa vaaditaan korroosiota kestävää raudoitusta.

05/

Erikoistilat:Ei-magneettiset ja sähköä johtamattomat ominaisuudet sopivat lääketieteellisiin tiloihin (MRI-huoneisiin), sähköasemiin ja tieteellisiin tutkimuslaboratorioihin, joissa on erityisiä sähkömagneettisia suojaus- tai sähköeristysvaatimuksia.

Materiaali ja uurrettu profiili

Lasikuitu:Jatkuvat lasikuidut tarjoavat ensisijaisen vetokuormankantokyvyn. Kuitutyyppi, kohdistus, tilavuusosuus ja korkea vetolujuus vaikuttavat suoraan komposiittitangon mekaaniseen suorituskykyyn.

Polymeerihartsi:Hartsimatriisi sitoo kuidut kiinteäksi komposiittirakenteeksi suojaten niitä alkalisilta betoniympäristöiltä ja siirtäen leikkausjännityksiä. Hartsin valinta ja kovetusolosuhteet edistävät ympäristön kestävyyttä.

Rivan geometria:Rivan korkeus, etäisyys, kierteinen kääre ja pinnan hiekkapinnoite parantavat mekaanista lukitusta ja sidoslujuutta betonin kanssa. Sidosvaatimukset tulee arvioida käyttämällä soveltuvia ulosvetotestin tuloksia ja projektin spesifikaatioita.

Räätälöintiasetukset

Halkaisija ja pituus:

Määritä vaadittu halkaisija ja suora tangon pituus (tai taivutetut muodot tarvittaessa). Saatavuus riippuu tuotantokapasiteetista, tilausmäärästä ja rakenteellisesta kokoonpanosta.

Tekniset vaatimukset:

Projektipiirustukset, mittatoleranssit, erityiset mekaaniset ominaisuudet, kuitupitoisuussuhteet ja sovellettavat standardit voidaan tarkastella ennen tuotespesifikaatioiden viimeistelyä.

Pakkaus ja tunnistetiedot:

Nippujen kokoonpano, suojakääre, tangon pituusmerkintä ja lähetyksen tunnistaminen voidaan koordinoida työmaan käsittely- ja toimitusvaatimusten mukaan.

Valmistus ja laadunvalvonta

Tuotannon valvonta:Asiaankuuluvia prosessinsäätöjä ovat jatkuva kuidunsyöttö, hartsikyllästys (pultruusioprosessi), profiilin muodostus, pinnan käärintä/hionta, lämpökovetus ja valmiin tangon tarkastus.

Mittatarkistukset:Halkaisija, pituus, suoruus ja ripaprofiilin sakeus tarkastetaan sovitun tuotteen spesifikaation mukaisesti.

Mekaaninen testaus:Vetolujuus, vetomoduuli ja kerrosten välinen leikkauslujuus varmistetaan standarditestimenetelmillä. Testaustiheys ja hyväksymiskriteerit noudattavat sisäistä laadunhallintasuunnitelmaa.

Erän jäljitettävyys:Ainutlaatuiset erätunnisteet ja tehtaan tarkastustiedot yhdistävät valmiit tangot niitä vastaaviin raaka-aineeriin ja laboratoriotestidokumentaatioihin.

Standardit ja tekninen dokumentaatio

Laadunvalvonta:Valmistusprosessimme sisältää laadunvalvontamenettelyt ja tehdastarkastukset, jotka tukevat tuotteiden tasaista laatua.

Tuotteen testaus:Asiaankuuluvat tuotetestiraportit ja tarkastuspöytäkirjat voidaan toimittaa tarkastettavaksi saatavuuden ja projektin vaatimusten mukaan.

Tekninen dokumentaatio:Tuotetiedot, tekniset tiedot (TDS) ja sovellettavat laatuasiakirjat voidaan vahvistaa ennen tilauksen tekemistä.

Tilaus ja projektitoimitus

Tuotteen kokoonpano:

Määritä tarkat halkaisijat, tankojen pituudet, määrät, pintaprofiili ja vaadittu mekaaninen laatu.

Tekninen katsaus:

Tarjoa sovellettavat rakennestandardit, projektipiirustukset, testausvaatimukset ja dokumentaatiokriteerit teknisten eritelmien tarkistusta varten.

Toimituksen suunnittelu:

Vahvista suojapakkaus, nipun painorajoitukset, toimituskohde, vaadittu paikan päällä oleva päivämäärä ja kontin/kuorma-auton lähetysjärjestelyt ennen tilausvahvistusta.

Tarjouksen valmistelu:

Yksityiskohtainen baariaikataulu tai tekniset tiedot auttavat määrittämään tuotteen kokoonpanon, kokonaismäärät ja vaaditut vaatimustenmukaisuusasiakirjat tarkan kaupallisen tarjouksen saamiseksi.

Usein kysytyt kysymykset

K: Minkä kokoisia GFRP-raudoitustankoja on saatavana?

V: Vakioviitehalkaisijat vaihtelevat välillä 6 mm - 32 mm. Tarkista saatavilla olevat koot, varastotilanne ja mittatoleranssit nykyisestä tuotetietosivusta.

K: Voiko mukautettuja pituuksia tai taivutettuja muotoja toimittaa?

V: Mukautetut suorat tangot voidaan valmistaa projektin vaatimusten ja kuljetusrajojen mukaan. Tietyt taivutetut muodot (jalustat/taivutukset) vaativat ennakkoon tuotantokapasiteettiin perustuvan teknisen tarkastuksen.

K: Miten vetolujuus varmistetaan ja dokumentoidaan?

V: Vetoominaisuudet määritetään vakioerätestauksella (kuten ASTM D7205) ja dokumentoidaan sertifioiduissa mylly-/testiraporteissa tietylle tuotteen halkaisijalle.

K: Sopiiko uurrettu GFRP-raudoitus kaikkiin betonirakenteisiin?

V: Soveltuvuus riippuu rakennesuunnitteluparametreista, sidosvaatimuksista, lämpölaajenemiskertoimista, altistusolosuhteista ja sovellettavista paikallisista rakennusmääräyksistä. Lopullisen teknisen hyväksynnän tulee määrittää sen käyttö.

K: Mitä teknisiä asiakirjoja voidaan toimittaa ennen tilaamista?

V: Saatavilla olevat asiakirjat sisältävät tuotetiedot (PDS), kolmannen osapuolen testiraportit, vaatimustenmukaisuustodistukset ja asennusohjeet. Nämä voidaan vahvistaa teknisen tukitiimimme kanssa ennen tilauksen tekemistä.
