Hiekkapinnoitettu GFRP Rebar on lasikuituvahvistettu polymeeritanko betonin lujittamiseen infrastruktuurissa, perustuksissa ja elementtirakenteessa. Polymeerihartsimatriisiin upotetut jatkuvat lasikuidut vahvistavat vetolujuutta, kun taas hiekkakuvioitu pinta edistää mekaanista vuorovaikutusta ympäröivän betonin kanssa. Sen ei-metallinen koostumus tarjoaa korroosionkestävyyttä, sähköeristystä ja ei-magneettisia ominaisuuksia tiettyihin sovelluksiin. Halkaisijat, leikkauspituudet ja materiaalikokoonpanot voidaan valita raudoitusaikataulujen, projektipiirustusten ja sovellettavien teknisten vaatimusten mukaan.

Tärkeimmät tuotteen edut

Hiekkakuvioitu pinta
Rakeinen ulkopinta tarjoaa karkean kosketuspinnan, joka edistää sidoksen siirtymistä tangon ja betonin välillä. Kiinnityskyky riippuu pinnan ominaisuuksista, betonin lujuudesta, upotuksen pituudesta ja asennusolosuhteista.

Korroosionkestävyys
Lasikuitukomposiitti kestää korroosiota, joka liittyy kosteudelle ja kloridille. Materiaalin soveltuvuus riippuu hartsijärjestelmästä, palveluympäristöstä ja projektin kestävyysvaatimuksista.

Sähköeristys
Ei-metallinen rakenne tarjoaa sähköeristyksen sovelluksissa, joissa on erityisiä sähkövaatimuksia. Soveltuvuus tulee arvioida suunnittelun ja käyttöolosuhteiden perusteella.

Kevyt Käsittely
GFRP-raudan tiheys on pienempi kuin tavanomaisella teräsraudoituksella, mikä tekee yksittäisistä tankoista helpompia käsitellä ja sijoittaa varastoinnin, kuljetuksen ja asennuksen aikana.

Tekniset tiedot

Parametri	Erittely
Tuotetyyppi	Hiekkapinnoitettu GFRP-raudoitus
Kuitu materiaali	E-lasikuitu
Matriisi materiaali	Vinyyliesteri- tai epoksipolymeerihartsi
Poikkileikkaus	Kiinteä pyöreä
Pintaprofiili	Kvartsihiekkapinnoitettu
Viitehalkaisija	6 mm - 32 mm
Viitekoot	6, 8, 10, 12, 16, 20, 25, 32 mm
Alue 6 mm	28,3 mm²
Alue 8 mm	50,3 mm²
Alue 10 mm	78,5 mm²
Alue 12 mm	113,1 mm²
Pinta-ala 16 mm	201,1 mm²
Alue 20 mm	314,2 mm²
Alue 25 mm	490,9 mm²
Pinta-ala 32 mm	804,2 mm²
Toimituslomake	Suorat tangot
Leikkaa pituus	3 m - 12 m tai tilauksesta räätälöitynä
Vetolujuus	Suurempi tai yhtä suuri kuin 1000 MPa
Vetomoduuli	Suurempi tai yhtä suuri kuin 45 GPa
Bond Performance	Varmistettu ulosvetotestillä
Pakkaus	Mukana muovinauha ja vedenpitävä kääre

Mukautetut valmistusvaihtoehdot

01/

Halkaisija ja pituus
Määritä tarvittava tangon halkaisija ja leikkauspituus raudoitusaikataulun mukaan. Mittatoleranssit ja tuotannon toteutettavuus voidaan varmistaa teknisen katsauksen aikana.

02/

Materiaalin kokoonpano
Lasikuitu- ja hartsispesifikaatioita voidaan arvioida vaadittujen mekaanisten ominaisuuksien, käyttölämpötilan ja ympäristöaltistuksen perusteella.

03/

Pintavaatimukset
Hiekkapinnoitus ja pinnan hyväksymiskriteerit voidaan määritellä tuoteselosteessa. Sovittujen vaatimusten tulee kattaa pinnoitteen sakeus ja valmiin tangon tarkoitettu betoniliitossovellus.

04/

Pakkaus ja tunnistus
Kimppumäärät, tangon pituiset etiketit, erän tunnistetiedot ja suojapakkaukset voidaan määrittää tukemaan varaston valvontaa, kuljetusta ja jakelua paikan päällä.

Tyypilliset sovellukset

Meri- ja rannikkorakenteet
Kosteudelle ja kloridipitoisille ympäristöille altistuvat meriseinät, rannikon perustukset ja meren betonikomponentit rakenteellisen ja kestävyyden arvioinnin kohteena.

Tiet ja sillat
Siltakannet, tielaatat, lähestymisrakenteet ja muut betonikomponentit, joissa GFRP-raudoitus on määritelty rakennesuunnitelmassa.

Perustukset ja tukirakenteet
Betoniperustukset, tukiseinät ja maarakenteet, jotka vaativat ei-metallista raudoitusta määritellyissä suunnitteluolosuhteissa.

Betonielementti
Elementtielementit, viemärikomponentit, käyttörakenteet ja muut betonielementit valmistetaan vahvistettujen vahvistusaikataulujen mukaan.

Erikoistilat
Betonirakenteet, jotka vaativat sähköeristystä tai ei-magneettisia lujiteominaisuuksia, mikäli hankespesifikaatiot sen sallivat.

Tuotevalintaopas

Halkaisija ja vahvistusalue

Sovita nimellishalkaisija ja raudoitusalue hyväksyttyjen rakennepiirustusten mukaan. GFRP-vahvistus vaatii suunnittelukohtaisia lujuuden, jäykkyyden, välin ja huollettavuuden tarkistuksia.

Mekaaninen suorituskyky

Tarkista vetolujuus, vetomoduuli, murtojännitys ja muut määritellyt ominaisuudet käyttämällä tuotetestiraportteja. Varmista, että arvot vastaavat valittua halkaisijaa ja tuotekokoonpanoa.

Betoniliitosvaatimukset

Tarkista pintaprofiili, betonin lujuus, kansi, upotuksen pituus ja kehitysvaatimukset sovellettavien suunnittelumääräysten ja niitä tukevien testitietojen perusteella.

Ympäristöolosuhteet

Tunnista altistuminen kosteudelle, klorideille, lämpötilalle ja asiaankuuluville kemikaaleille. Varmista, että hartsijärjestelmä ja tuotteen tekniset tiedot sopivat aiottuun huoltoympäristöön.

Valmistus ja laadunvalvonta

Raaka-aineiden tarkastus
Lasikuitu- ja hartsimateriaalit on tarkistettava hyväksyttyjen materiaalieritelmien mukaisesti ennen tuotantoa.

Prosessin seuranta
Pultruusio, kuitukyllästys, kovettuminen ja hiekan levittäminen tulee noudattaa valvottuja tuotantomenetelmiä. Prosessitarkistukset auttavat säilyttämään tangon geometrian ja pinnan yhtenäisyyden.

Mittatarkastus
Valmiiden tankojen nimellishalkaisija, leikkauspituus, suoruus ja näkyvä pinnan kunto tulee tarkistaa dokumentoitujen hyväksymiskriteerien mukaisesti.

Mekaaninen testaus ja jäljitettävyys
Määritetyt mekaaniset ominaisuudet on tarkistettava soveltuvilla testimenetelmillä. Erän tunnistetiedot, tarkastuspöytäkirjat ja testiraportit on säilytettävä vahvistetun laatusuunnitelman mukaisesti.

Standardit ja tekninen dokumentaatio

Tuotteen tekniset tiedot:

Tekniset tiedot ja mittatiedot ovat saatavilla, jotta asiakkaat voivat arvioida tuotteen sopivuuden projekteihinsä.

Mekaaninen testaus:

Asiaankuuluvat vetolujuudet ja muut soveltuvat mekaaniset testitulokset voidaan toimittaa saatavuuden ja projektin vaatimusten mukaan.

Laatudokumentaatio:

Tuotetarkastustiedot ja sovellettavat laatuasiakirjat voidaan vahvistaa ennen tilauksen tekemistä.

Usein kysytyt kysymykset

K: Mikä on hiekkapinnoitteen tarkoitus?

V: Hiekkakuvioitu pinta edistää sidoksen siirtymistä GFRP-raudoitustangon ja betonin välillä. Todellinen suorituskyky riippuu pinnoitteesta, betonin ominaisuuksista, upotuksesta ja testiolosuhteista.

K: Mitkä halkaisijat ovat saatavilla?

V: Vertailuhalkaisijat vaihtelevat 6 mm - 32 mm. Tarkista saatavilla olevat koot ja toleranssit nykyisten tuotantomäärittelyjen mukaan.

K: Voiko mukautettuja pituuksia toimittaa?

V: Kyllä. Vaadittuja leikkauspituuksia voidaan tarkastella tuotantokyvyn, vahvistusaikataulujen ja tilausmäärien perusteella.

K: Sopiiko hiekkapinnoitettu GFRP-raudoitus meribetoniin?

V: Sitä voidaan harkita tietyissä merisovelluksissa. Valinta edellyttää rakennesuunnittelun, hartsin sopivuuden, altistusolosuhteiden, kestävyysvaatimusten ja sovellettavien standardien tarkistamista.

K: Mitä tietoja tarvitaan tarjoukseen?

V: Ilmoita halkaisijat, leikkauspituudet, määrät, toimituskohde, sovellettavat standardit ja vaaditut mekaaniset ominaisuudet. Piirustukset tai vahvistusaikataulut auttavat määrittämään tuotespesifikaatioita.

Suositut Tagit: hiekkapinnoitettu gfrp-raudoitus betonille, Kiina hiekkapinnoitettu gfrp-raudoitus betonin valmistajille, toimittajille

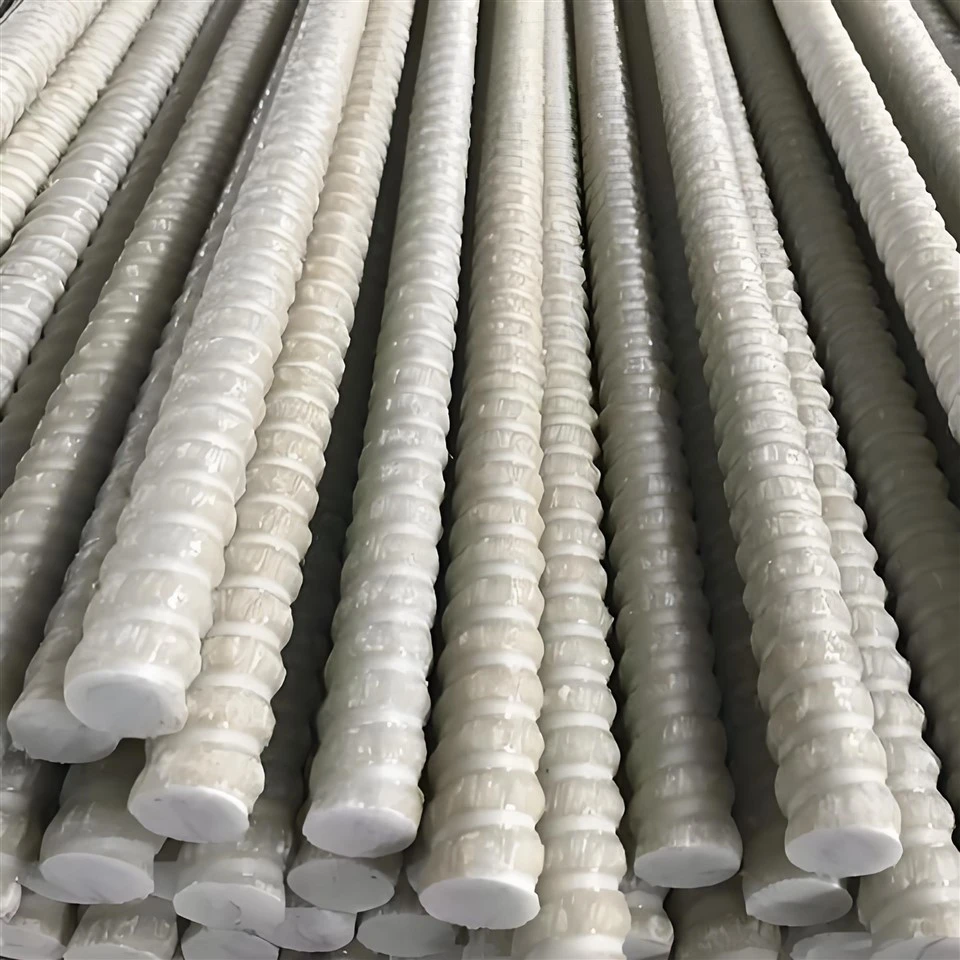

Hiekkapinnoitettu GFRP-raudoitus betonille
