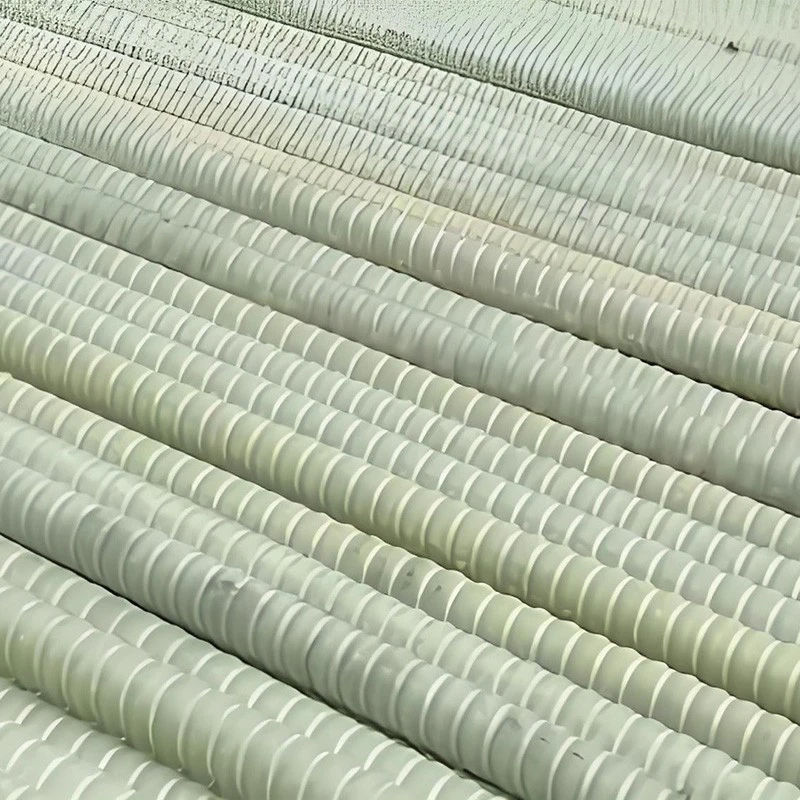

Kierukkatoiminen GFRP-raudoitustanko on lasikuituvahvistettu polymeeriraudoitus, joka toimitetaan jatkuvina keloina valittuihin betoniraudoitus- ja valmistussovelluksiin. Polymeerihartsimatriisiin upotetut jatkuvat lasikuidut vahvistavat vetolujuutta, kun taas ulkopinnan profiili tukee tarttumista betoniin. Kelamuoto tukee jatkuvaa syöttöä, pituuden mittausta ja leikkaamista toistuvia vahvistusasetteluja varten. Tuotteen halkaisija, kelan pituus, pinnan konfiguraatio ja mekaaniset ominaisuudet määritetään projektin vaatimusten ja vahvistettujen valmistusominaisuuksien mukaan.
Tärkeimmät edut
Jatkuva ruokinta
Jatkuva kelan syöttö tukee toistuvia leikkaustoimenpiteitä ja vähentää tarvetta käsitellä yksittäisiä suoria tankoja sopivissa tuotantoasetelmissa.
Leikkauksen joustavuus
Määritetyt leikkauspituudet voidaan sovittaa yhteen vahvistusaikataulujen kanssa materiaalisuunnittelun ja toistettavan valmistuksen tukemiseksi.
Kevyt Käsittely
GFRP:llä on pienempi materiaalitiheys kuin teräksellä, mikä vähentää käsiteltävän ja kuljetettavan raudoituksen painoa vertailukelpoisilla materiaalimäärillä.
Korroosionkestävyys
Ei-metallinen komposiittirakenne kestää tavanomaisten teräsvahvikkeiden korroosiota. Soveltuvuus riippuu tuotteen spesifikaatiosta ja betonin altistusolosuhteista.
Tekniset tiedot
|
Parametri |
Erittely |
|
Tuotetyyppi |
Kelalla toimitettu GFRP-vahvistustanko |
|
Kuitu materiaali |
Lasikuitu |
|
Hartsimatriisi |
Vinyyliesteri tai epoksi |
|
Poikkileikkaus |
Kiinteä pyöreä |
|
Tangon halkaisija |
6, 8, 10, 12 mm |
|
Poikkileikkauspinta-ala |
28,3, 50,3, 78,5, 113,1 mm² |
|
Kelan pituus |
50, 100, 200 m |
|
Pintaprofiili |
Epämuodostunut tai hiekkapinnoitettu |
|
Vetolujuus |
Vähintään 900-1000 MPa |
|
Vetomoduuli |
Vähintään 45 GPa |
|
Yksikkömassa |
0,06, 0,11, 0,17, 0,24 kg/m |
|
Mitattoleranssi |
0,25-0,30 mm |
|
Pakkaus |
Suojattu kelapakkaus |
|
Räätälöinti |
Halkaisija, kelan pituus, pintaprofiili, pakkaus |
Sovellukset
Betonilaatat ja päällysteet
Soveltuu arvioitavaksi laattojen ja päällysteiden vahvistusasetteluissa, joissa määritetty halkaisija, etäisyys ja asennusmenettely sallivat kierreraudoituksen.
Betonielementtien tuotanto
Jatkuva toimitus voi tukea toistuvaa leikkaamista ja sijoittamista elementtirakenteisiin vahvistetuilla vahvistusaikatauluilla ja käsittelymenetelmillä.
Säätiöt
Koskee valittuja betoniperustuksia ja maahan tuettuja rakenteita, kun rakennesuunnitelma ja hankespesifikaatio sen sallivat.
Infrastruktuuri
GFRP-vahvike voidaan määrittää sopiviin infrastruktuuriprojekteihin, joissa korroosionkestävyys ja ei-metallinen vahvistus ovat olennaisia suunnitteluvaatimuksia.
Räätälöintiasetukset
Halkaisija ja kelan pituus
Määritä nimellishalkaisija, vaaditut metrit kelaa kohti ja lineaariset kokonaismetrit. Saatavilla olevat yhdistelmät riippuvat tuotantokapasiteetista ja kelojen käsittelyrajoista.
Pintaprofiili ja hartsi
Pintakokoonpano ja hartsijärjestelmä voidaan tarkistaa tartuntavaatimusten, ympäristöaltistuksen ja sovellettavien tuotespesifikaatioiden perusteella.
Pakkaus ja tunnistus
Kelan mitat, kiinnitysmenetelmä, suojapakkaus ja eräetiketit voidaan sovittaa yhteen kuljetus-, varastointi- ja vastaanottovaatimusten kanssa.
Projektipohjainen tuotanto
Tekniset piirustukset, vahvistusaikataulut, määrävaatimukset ja toimitustavoitteet luovat pohjan räätälöidyn tuotannon arvioinnille.
Valmistus ja laadunvalvonta
Materiaalin tarkastus
Kuitu- ja hartsitunnistetiedot tukevat materiaalin jäljitettävyyttä ja tuotannon valvontaa.
Prosessin seuranta
Asiaankuuluviin tuotannon valvontatoimiin kuuluvat prosessiparametrit, kovettumisolosuhteet ja valmiin tangon pinnan sakeus vakiintuneen valmistusmenettelyn mukaisesti.
Mittatarkastus
Tangon mitat ja sovellettavat toleranssit tulee tarkistaa hyväksyttyjen tuoteeritelmien perusteella.
Mekaaninen testaus
Vetolujuus, vetomoduuli ja muut määritellyt ominaisuudet on tuettava soveltuvilla testimenetelmillä ja kirjatuilla tuloksilla.
Erän jäljitettävyys
Tuotannon tunnistetiedot ja niihin liittyvät tarkastustiedot, jos niitä ylläpidetään, auttavat yhdistämään toimitetun materiaalin sen valmistus- ja laatudokumentaatioon.
Standardit ja tekninen dokumentaatio
Tekninen tiedote
Tuotetiedot voivat tunnistaa nimellishalkaisijan, pintaprofiilin, materiaalin koostumuksen, mekaaniset ominaisuudet, mittatoleranssit ja sovellettavat testimenetelmät.
Tarkastusasiakirjat
Mittatarkastuspöytäkirjat voivat dokumentoida mitatut tuotteen mitat soveltuvien tuotespesifikaatioiden mukaisesti.
Testiraportit
Asiaankuuluvat mekaaniset testiraportit voivat dokumentoida mitatut ominaisuudet, testausmenetelmät ja testatun tuotteen kokoonpanon.
Projektin vaatimukset
Sovellettavat standardit ja tekniset vaatimukset tulee vahvistaa tuotteen kokoonpanon ja projektin spesifikaatioiden perusteella. Vaatimustenmukaisuuslausuntojen tueksi on esitettävä asiaankuuluvat testitulokset ja voimassa olevat asiakirjat.
Pakkaus, käsittely ja varastointi
Kelat on kiinnitettävä kuljetusta varten. Pakkauksen mitat, bruttopaino ja purkujärjestelyt tulee vahvistaa ennen lähettämistä.
Käytä sopivaa kontrolloidusti vapauttavaa järjestelyä ja noudata tuotekohtaisia käsittelyohjeita. Kierrettyyn materiaaliin varastoitu energia vaatii hallittua purkamista ja asianmukaista henkilösuojausta.
Säilytä keloja vakaalla kannalla puhtaassa, kuivassa paikassa. Suojaa materiaali iskuilta, pintavaurioilta ja altistumiselta määritettyjen säilytysolosuhteiden ulkopuolella.
Käytä sopivia leikkausvälineitä ja noudata hyväksyttyä asennusohjetta. Kenttätaivutus tai oikaisu tulee suorittaa vain, jos tuotedokumentaatio sitä nimenomaisesti sallii.
