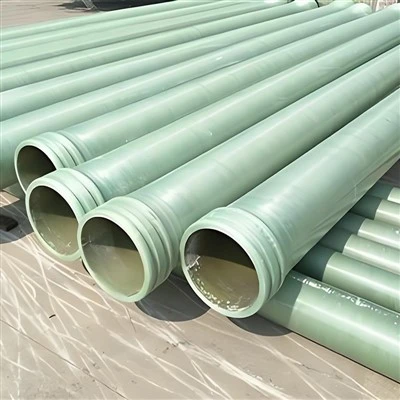

FRP Pressurized Water Conveyance Pipe on lasikuituvahvistettu lämpökovettuva hartsiputki paineistetun veden siirtoon teollisuus- ja infrastruktuurijärjestelmissä. Sen komposiittiseinämä yhdistää lasikuitulujitteen käyttöolosuhteisiin valittuun hartsimatriisiin. Käyttökohteita ovat teollisuuden vesihuolto, jäähdytysvesikierto, vedenkäsittely ja kasteluverkot. Halkaisija, paineluokka, seinän rakenne, putken pituus ja liitännät määritellään hydraulisten laskelmien, asennusolosuhteiden ja projektipiirustusten mukaan. Mukautetut kokoonpanot ovat saatavilla projektikohtaisiin vaatimuksiin.
Tärkeimmät tuotteen edut
Korroosionkestävyys
Hartsimatriisi auttaa suojaamaan putkirakennetta yhteensopivissa vesiympäristöissä. Hartsin valinta riippuu veden kemiasta, lämpötilasta ja altistusolosuhteista.
Kevyt rakenne
Komposiittirakenne vähentää käsittelypainoa verrattuna moniin metalliputkikokoonpanoihin, mikä tukee kuljetuksen suunnittelua ja asennusta.
Sileä sisäpinta
Sisäpinta tukee veden virtausta suhteellisen pienellä kitkalla. Hydraulinen suorituskyky riippuu putken halkaisijasta, virtausnopeudesta, liittimistä ja putkilinjan sijoittelusta.
Joustava kokoonpano
Putkien mitat, pituudet ja liitännät voidaan määrittää projektipiirustusten ja järjestelmäliitäntöjen mukaan.
Sovellukset
Teollinen vesihuolto
Painevesijakelu teollisuuslaitoksiin, sähköverkkoihin ja tuotantolaitoksiin.
Jäähdytysvesijärjestelmät
Jäähdytystorneja, lämmönvaihtimia ja teollisuuden jäähdytyslaitteita palvelevat kiertovesiputket.
Vedenkäsittely
Veden siirtolinjat suodatus-, käsittely- ja veden uudelleenkäyttölaitoksiin.
Maatalouden kastelu
Paineistetut pää- ja jakeluputket maatalouden vesitoimitukseen.
Pumppuasemat
Pumpun poisto- ja siirtolinjat valitaan käyttöpaineen, virtausvaatimusten ja ylijänniteolosuhteiden mukaan.
Tekniset tiedot
|
Parametri |
Erittely |
|
Putken materiaali |
FRP |
|
Suurin halkaisija |
4000 mm |
|
Paineluokitus |
Hankekohtainen |
|
Seinän paksuus |
5-18 mm |
|
Hartsijärjestelmä |
Modifioitu vinyylihartsi |
|
Valmistusprosessi |
Tarkkuuskäämitys |
|
Putken pituus |
6 m tai 12 m |
|
Yhteystyyppi |
Kytkin tai laippa |
|
Jäykkyysluokka |
SN 2500–SN 10 000 |
|
Asennus |
Maan yläpuolella tai haudattu |
Materiaali ja valmistus
Lasikuituvahvistus
Lasikuidut vahvistavat komposiittiseinää ja edistävät sen mekaanista suorituskykyä tietyissä kuormitusolosuhteissa.
Hartsimatriisi
Hartsijärjestelmä valitaan vesikemian, käyttölämpötilan ja huoltovaatimusten mukaan.
Hehkulangan käämitys
Ohjattu kuitukäämi rakentaa putken seinämän määritellylle rakenteelle. Kuitujen suunta ja laminaatin paksuus riippuvat suunnitteluvaatimuksista.
Tuotannon tarkastus
Mittatarkistukset ja soveltuvat materiaali- tai suorituskykytestit määritellään tuotespesifikaatioissa ja tilausvaatimuksissa.
Räätälöintiasetukset
Halkaisija ja seinäsuunnittelu
Määritä nimellishalkaisija, suunnittelupaine ja vaadittu jäykkyys putken konfiguraation määrittämiseksi.
Putken pituus
Tarkista vaaditut pituudet kuljetusrajoituksia, asennustilaa ja liitoskohtia vastaan.
Yhteyden tiedot
Anna liitosmitat, laippavaatimukset, tiivistysjärjestelyt ja liitospiirustukset liitännän tarkastelua varten.
Hartsin valinta
Tunnista kuljetettava neste, lämpötila-alue ja asiaankuuluva kemikaalialtistus materiaalin valinnan tueksi.
Piirustuspohjainen valmistus
Toimita tekniset piirustukset ja projektitiedot mittatarkastelua ja valmistusvahvistusta varten.
Putken valintaopas
Paineolosuhteet
Anna käyttöpaine, suunnittelupaine ja odotettu ylipaine pumpun toiminnasta tai venttiilin sulkemisesta.
Hydrauliset vaatimukset
Määritä suunniteltu virtaus, putken halkaisija ja sallittu painehäviö hydraulisen arvioinnin tukemiseksi.
Asennusehdot
Tunnista hautaussyvyys, maaperän tuki, ulkoiset kuormat, tukivälit ja asennustapa.
Vesikemia
Anna nesteen koostumus, käyttölämpötila ja käsittelykemikaalit hartsin yhteensopivuuden tarkistamista varten.
Järjestelmäliitännät
Sisällytä putkistojen asettelut, asennuspaikat ja liitosmitat asennuserojen vähentämiseksi.
Laadunvalvonta ja dokumentointi
Tarkista halkaisija, seinämän paksuus, pituus ja liitosmitat hyväksyttyjen piirustusten mukaan.
Vahvista määritetyt hartsi- ja lujitemateriaalit saatavilla olevista tuotantodokumenteista.
Määritä testimenetelmä, testipaine ja hyväksymiskriteerit soveltuvien tuotespesifikaatioiden mukaisesti.
Varmista tilauksen mittatietueiden, materiaalidokumenttien ja soveltuvien testiraporttien saatavuus.
Standardit ja sertifioinnit
Sovellettavat standardit ja testausvaatimukset määräytyvät putken suunnittelun, käyttöolosuhteiden ja projektin spesifikaatioiden mukaan.
Materiaalispesifikaatiot, mittavaatimukset ja paineen testauskriteerit tarkistetaan kunkin projektin sovittujen vaatimusten mukaisesti. Asiaankuuluvat tekniset asiakirjat ja tarkastuspöytäkirjat voidaan vahvistaa teknisen katsauksen aikana.
Tuotteen vaatimustenmukaisuus- ja sertifiointivaatimukset esitetään vain, jos ne on tuettu määritettyä putkikokoonpanoa koskevilla asiakirjoilla.
