Kuvaus

Tekniset parametrit

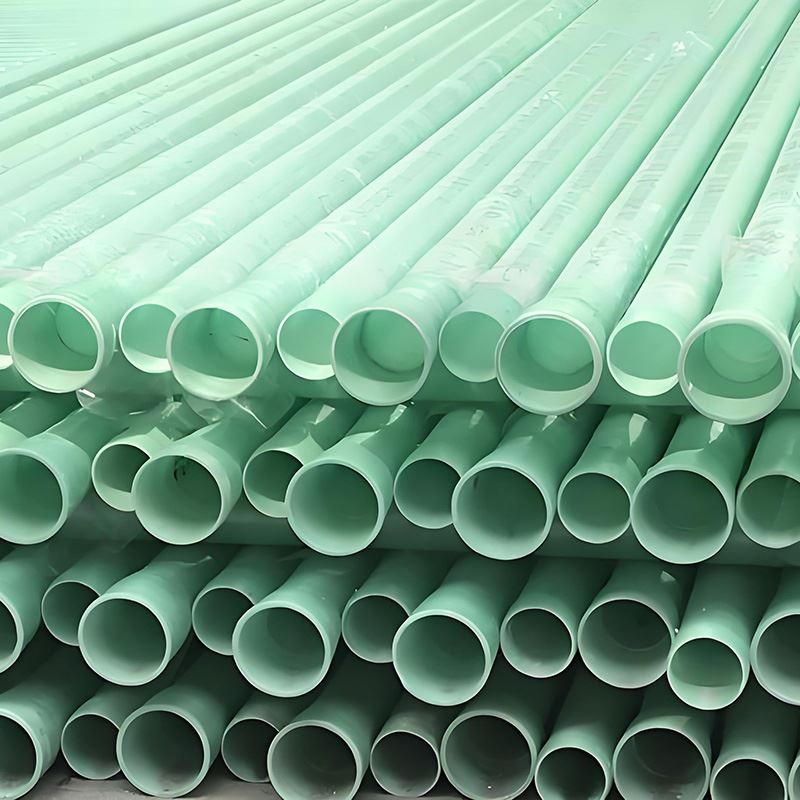

FRP Municipal Pressure Water Pipe on lasikuituvahvistettu lämpökovettuva hartsiputki paineistetun veden siirtoon kunnallisessa infrastruktuurissa. Sen komposiittirakenteessa yhdistyy lasikuitulujite ja hartsimatriisi, joka on valittu käyttöväliaineeseen ja käyttöolosuhteisiin. Halkaisija, paineluokitus, renkaan jäykkyys, putken pituus ja liitoskokoonpano voidaan määrittää putkilinjan piirustusten ja projektivaatimusten mukaan. Tyypillisiä käyttökohteita ovat raakaveden siirto, puhdistetun veden pääjohdot ja pumppuasemien poistoputket.

Tärkeimmät edut

Korroosionkestävyys
Hartsijärjestelmä voidaan valita kuljetettavaan veteen ja käyttöympäristöön sopivaksi, mikä tukee pitkäaikaista palvelua tietyissä olosuhteissa.

Hydraulinen suorituskyky
Sileä sisäpinta tukee tehokasta veden virtausta. Hydraulisissa laskelmissa tulee ottaa huomioon putken halkaisija, virtausnopeus, sisäpinnan kunto ja järjestelmävaatimukset.

Kevyt rakenne
Komposiittirakenne yksinkertaistaa putken käsittelyä ja sijoittelua verrattuna raskaampiin putkimateriaaleihin, jotka ovat vastaavanlaisia mittoja ja nostovaatimuksia noudattaen.

Suunnittelun joustavuus
Paineluokitus, renkaan jäykkyys, putken pituus ja liitoskokoonpano voidaan koordinoida projektipiirustusten kanssa määriteltyjen asennus- ja käyttövaatimusten mukaisesti.

Sovellukset

01/

Raakaveden siirto
Paineputket, jotka kuljettavat raakavettä ottolaitoksista puhdistuslaitoksiin ja varastoinfrastruktuuriin.

02/

Kunnallinen vedenjakelu
Käsitellyn veden siirtojohdot ja jakeluosuudet, joihin sovelletaan soveltuvia vesikosketusvaatimuksia ja hankehyväksyntää.

03/

Pumppuaseman putkistot
Pumpun poistolinjat ja liitetyt paineputket, jotka on määritelty käyttöpaineen ja odotettavissa olevien ylijänniteolosuhteiden mukaan.

04/

Vedenkäsittelyn infrastruktuuri
Vedenkäsittelylaitosten ja niihin liittyvien varastojärjestelmien tulo-, poisto- ja yhdistävät putket.

Tekniset tiedot

Parametri	Viitealue
Nimellinen halkaisija	65-1500 mm
Seinän paksuus	5-18 mm
Työpaine	Jopa 2,5 MPa
Työlämpötila	-45 astetta 100 asteeseen
Vahvistaminen	Lasikuitu
Hartsi matriisi	Lämpökovettuva hartsi
Putken pituus	1–12 m
Yhteinen kokoonpano	Laippa- tai päittäisliitos

Paineen ja putken jäykkyyden valinta

Paineluokitus
Määritä normaali käyttöpaine, suunnittelupaine ja odotettu ylipaine. Pumpun käynnistys, sammutus ja venttiilin toiminta tulee ottaa huomioon vaadittua paineluokkaa määritettäessä.

Renkaan jäykkyys
Hautattujen putkilinjojen jäykkyyden valinnassa tulee ottaa huomioon hautaussyvyys, maaperän olosuhteet, pohjaveden taso, liikenteen kuormitus ja täyttövaatimukset. Paineluokitus ja renkaan jäykkyys vastaavat erilliset suunnittelukriteerit.

Palvelun ehdot
Varmista veden lämpötila, nesteen koostumus, asennustapa ja mahdolliset alipaine- tai ulkopainevaatimukset ennen putken spesifikaation viimeistelyä.

Liitosjärjestelmät ja varusteet

Yhteinen valinta

Valitse liitoskokoonpano suunnittelupaineen, putkilinjan linjauksen, asennuksen pääsyn ja huoltovaatimusten mukaan. Saumojen mittojen ja tiivistysjärjestelyjen tulee vastata määritettyä putkisarjaa.

Liittimet ja liitännät

Taivutukset, tiitat, supistimet ja laippaliitokset voidaan määrittää putkilinjan asettelun mukaan. Mittaliitännät ja painearvot tulee sovittaa yhteen viereisten putkistojen ja projektipiirustusten kanssa.

Mukautetut valmistusvaihtoehdot

Putken mitat
Määritä halkaisija, seinämän paksuus ja asennuspituus hyväksyttyjen putkilinjapiirustusten ja saatavilla olevan valmistusalueen mukaan.

Materiaalin kokoonpano
Valitse hartsijärjestelmä ja sisäpinnan vaatimukset veden laadun, käyttölämpötilan ja sovellettavien vesikosketusstandardien mukaan.

Projektin vaatimukset
Paineluokka, renkaan jäykkyys, liitostyyppi ja sovitusmitat voidaan määritellä teknisessä eritelmässä. Piirustukset ja määräaikataulu auttavat määrittämään tarvittavan tuotantokokoonpanon.

Laadunvalvonta ja tekninen dokumentaatio

Mittatarkastus

Määritä mittatoleranssit, silmämääräisen tarkastuksen kriteerit ja hyväksymisvaatimukset soveltuvien tuotespesifikaatioiden mukaisesti.

Suorituskykytestaus

Painetestauksen, renkaan jäykkyyden testauksen ja materiaalitarkastuksen tulee noudattaa sovittua tarkastussuunnitelmaa ja soveltuvaa tuotestandardia.

Tekniset tiedot

Saatavilla olevat asiakirjat on vahvistettava määritellylle tuotteelle, ja ne voivat sisältää tarkastusraportteja, testituloksia, materiaalikirjanpitoa ja vaatimustenmukaisuusasiakirjoja. Standardit ja todistukset tulisi tunnistaa vain, jos niitä tukevat soveltuvat ja voimassa olevat tietueet.

Usein kysytyt kysymykset

K: Sopiiko FRP-putki kunnallisiin painevesijärjestelmiin?

V: FRP-putki voidaan määrittää sopiviin vedensiirtosovelluksiin, kun sen paineluokitus, rakennesuunnittelu, liitokset ja vaaditut hyväksynnät täyttävät projektin vaatimukset.

K: Miten vaadittu paineluokka määritetään?

V: Harkitse käyttöpainetta, suunnittelupainetta ja ohimenevää painetta sekä määritettyjä käyttöolosuhteita ja soveltuvaa suunnittelustandardia.

K: Voidaanko putkien mittoja ja pituuksia mukauttaa?

V: Mitat, pituudet ja liitostiedot voidaan määrittää vahvistetun valmistusalueen ja sovittujen projektivaatimusten puitteissa.

K: Mitä tietoja tarvitaan tekniseen valintaan?

V: Ilmoita putken halkaisija, käyttö- ja aaltopaineet, veden lämpötila, asennusmenetelmä, hautausolosuhteet, liitosvaatimukset ja sovellettavat standardit.

K: Voiko tarkastusraportteja toimittaa?

V: Saatavilla olevat raportit riippuvat tuotespesifikaatiosta ja sovitusta tarkastussuunnitelmasta. Vaaditut testit, hyväksymiskriteerit ja asiakirjat tulee vahvistaa ennen tuotantoa.
