Kuvaus

Tekniset parametrit

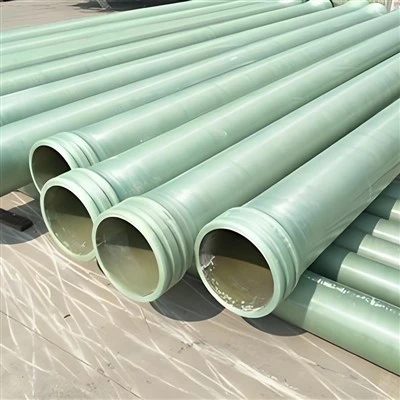

FRP (lasikuituvahvistettu polymeeri) / lasikuituvahvistettu lämpökovettuva hartsiputki on suunniteltu paineistettua vesihuoltoa ja teollisuuden vedensiirtoa varten. Komposiittirakenteessa yhdistyy luja lasikuitulujite ja lämpökovettuva hartsimatriisi, joka on valittu erityisesti käyttöväliaineeseen ja käyttöolosuhteisiin. Halkaisija, paineluokka, jäykkyys, putken pituus ja liitoskokoonpano voidaan räätälöidä vastaamaan putkilinjan piirustuksia ja projektin spesifikaatioita.

Tärkeimmät edut

Korroosionkestävyys:Komposiittiseinä kestää monenlaisia kemiallisia ja ympäristön aiheuttamia korroosion muotoja, jotka liittyvät veden kulkeutumiseen. Hartsin valinta riippuu nestekemiasta, kemikaalipitoisuudesta ja käyttölämpötilasta.

Hydraulinen suorituskyky:Sileä sisäpinta tukee tehokasta virtausta ja pieniä kitkahäviöitä. Hydraulisissa laskelmissa tulee käyttää todellista sisähalkaisijaa, suunniteltua virtausnopeutta ja putkilinjan asettelua.

Käsittelyn tehokkuus:FRP/GFRP-putken suhteellisen alhainen paino yksinkertaistaa kuljetusta, nostamista ja sijoittamista paikan päällä. Käsittelymenetelmien tulee sopia putken mittoihin ja asennusolosuhteisiin.

Suunnittelun joustavuus:Putkien mitat, paineluokat, pituudet ja liitosjärjestelyt voidaan räätälöidä vastaamaan erityisiä projektin vaatimuksia ja rakenteellisia kuormituksia.

Sovellukset

01/

Kunnallinen vesihuolto:Puhdistetun veden paineistetut siirto- ja jakeluputket soveltuvien juomavesi- ja kunnallisten standardien mukaisesti.

02/

Vedenkäsittelylaitokset:Raakaveden siirto, käsitellyn veden siirto ja yhteensopivat teolliset prosessivesilinjat.

03/

Pumppuasemat:Pumpun poistoputket, joissa käyttöpaine, aaltopaine ja tukiolosuhteet on otettu täysin huomioon järjestelmän suunnittelussa.

04/

Teollisuuden vesijärjestelmät:Jäähdytysveden kierto, prosessiveden siirto ja muut yhteensopivat teolliset vesipalvelut.

05/

Kasteluverkot:Painevesien siirto ja jakelu maatalousinfrastruktuuriin ja laajamittaiseen kasteluun.

Tekniset tiedot

Parametri	Määrittelyvaihtoehto
Tuotetyyppi	FRP / GFRP paineistettu vesisiirtoputki
Vahvistaminen	Lasikuitu
Hartsimatriisi	Lämpökovettuva hartsi
Nimellishalkaisija (DN)	DN 100 – 4000 mm
Nimellispaine (PN)	PN 6, PN 10, PN 16 bar
Nimellinen jäykkyys (SN)	SN 2500, SN 5000, SN 10000 N/m²
Vakioputken pituus	6 m tai 12 m
Seinän paksuus	Määräytyy halkaisijan, sisäisen paineen ja rakennesuunnitteluvaatimusten perusteella
Yhteiset vaihtoehdot	Holkkiliitos tai laippaliitos
Hartsin valinta	Perustuu nesteiden yhteensopivuuteen, kemialliseen altistukseen ja käyttölämpötilaan
Käyttölämpötila	Riippuu hartsijärjestelmän ja paineen rajoituksista
Varusteet ja tarvikkeet	Taivutukset, T-levyt, supistimet ja laipalliset sovittimet, kokoonpanon mukaan
Sovellettavat standardit	Asianmukaisten kansainvälisten standardien mukainen

Materiaalit ja rakentaminen

Lasikuituvahvistus:Tehokas lasikuitu vahvistaa komposiittiseinää ja tarjoaa veto- ja rakenteellisen lujuuden. Raudoitusjärjestely ja seinärakenne määräytyvät mekaanisten ja painevaatimusten mukaan.

Hartsijärjestelmä:Hartsin valinta riippuu nesteen koostumuksesta, kemiallisesta altistumisesta ja käyttölämpötilasta. Valitun hartsin on oltava täysin yhteensopiva aiotun huoltoväliaineen kanssa.

Rakennesuunnittelu:Seinämän paksuus ja putken rakenne määritetään halkaisijan, paineluokan, renkaan jäykkyysvaatimusten ja sovellettavien suunnittelukriteerien mukaan. Lopulliset rakennetiedot määritellään hyväksytyssä teknisessä eritelmässä ja valmistustiedot.

Räätälöintiasetukset

Putken mitat:

Määritä nimellishalkaisija, leikkauspituus ja tarvittavat mittatoleranssit projektin suunnittelupiirustusten mukaisesti.

Paine ja jäykkyys:

Paineluokka (PN) ja rengasjäykkyys (SN) valitaan erikseen sisäisen paineen, asennustavan, maaperäkuormituksen ja rakennesuunnitteluolosuhteiden perusteella.

Yhteinen kokoonpano:

Holkkiliitokset ja laippaliitokset voidaan määrittää putkilinjan sijoittelun, kiinnitysvaatimusten ja liitännän mittojen mukaan.

Varusteet:

Taivutukset, tiitat, supistimet ja mukautetut liitokset voidaan arvioida vaadittujen mittojen, virtaussuunnan ja liitostietojen perusteella.

Hankkeen dokumentaatio:

Tarkastuspöytäkirjat, mittaraportit ja materiaalidokumentaatio voidaan sopia projektin laatusuunnitelman ja käytettävissä olevien asiakirjojen mukaisesti.

Liitos ja järjestelmän yhteensopivuus

Yhteisvalinta:Liitostyypin tulee vastata putken mittoja, paineluokkaa, tiivistysvaatimuksia ja asennusolosuhteita. Aksiaalinen rajoitus ja sallittu nivelen taipuma on määriteltävä, jos järjestelmän suunnittelu sitä edellyttää.

Käyttöliittymän mitat:Laippaporauksen, tiivisteen mittojen, venttiililiitäntöjen ja liitosgeometrian tulee noudattaa hyväksyttyjä piirustuksia järjestelmän yhteensopivuuden ylläpitämiseksi.

Asennusehdot:Haudatut putkistot vaativat määritellyn pohjakerroksen, täytön ja tiivistyksen. Maanpäälliset järjestelmät vaativat sopivat tuet, ankkurit ja lämpöliikkeen sallimisen. Hydrostaattisen testauksen tulee noudattaa hyväksyttyä projektimenettelyä.

Laadunvalvonta ja dokumentointi

Mittatarkastus:

Tarkista putken halkaisija, seinämän paksuus, pituus ja liitosmitat hyväksyttyjen piirustusten ja hyväksymiskriteerien perusteella.

Tuotanto- ja testitiedot:

Asiaankuuluvat tiedot voivat sisältää materiaalin tunnistetiedot, mittatarkastustulokset, hydrostaattiset testiraportit ja soveltuvat tuotetestiraportit sovitun tarkastussuunnitelman mukaisesti.

Standardit ja sertifiointi:

Sovellettavat tuotestandardit ja sertifiointivaatimukset riippuvat aiotusta palvelusta ja kohdemarkkinoista. Vaatimustenmukaisuutta tukevat voimassa olevat tekniset asiakirjat ja asiaankuuluvat testitodisteet. Juomavesisovellukset vaativat soveltuvat materiaali- ja saniteettihyväksynnät.

Projektimääritysten tarkistuslista

Anna seuraavat tiedot teknistä tarkastelua ja tarjousta varten:
• Nimellishalkaisija, putken pituus ja kokonaismäärä.
• Suunnittelupaine, käyttöpaine ja odotettu ylipaine.
• Nesteen koostumus, kemikaalipitoisuus ja käyttölämpötila.
• Asennustapa, hautaussyvyys, pohjavesipohja ja ulkoiset kuormitusolosuhteet.
• Liitostyyppi, sovitusvaatimukset ja liitännän mitat.
• Sovellettavat standardit ja tarkastusvaatimukset.
• Kohdemarkkinat ja vaadittu toimitusaikataulu.

Usein kysytyt kysymykset

K: Mitä paineluokkia on saatavilla?

V: Paineluokat vaihtelevat tyypillisesti PN 6 - PN 16 vahvistetusta tuotevalikoimasta ja vaaditusta halkaisijasta riippuen. Määritä käyttö- ja ylijännitepaineet teknistä tarkastusta varten.

K: Voidaanko putkien mittoja mukauttaa?

V: Kyllä. Halkaisija, pituus, seinärakenne ja liitosten yksityiskohdat voidaan määrittää projektipiirustusten ja vahvistettujen valmistusominaisuuksien mukaan.

K: Sopiiko FRP/GFRP-putki haudatun veden siirtoon?

V: Kyllä, kun putken jäykkyys, maaperän kuormitukset, hautaussyvyys, pohjakerros ja täyttö on otettu asianmukaisesti huomioon putkilinjan suunnittelussa.

K: Sopiiko putki juomaveteen?

V: Kyllä, jos hartsijärjestelmä ja valmis putki täyttävät kohdemarkkinoilla sovellettavat juomaveden hygieniavaatimukset. Asiaankuuluvat hyväksynnät on tarkistettava määritellylle tuotteelle.

K: Mitä standardeja voidaan soveltaa?

V: Sovellettavat standardit riippuvat tuotesuunnittelusta, palveluehdoista ja projektin spesifikaatioista. Vaaditut standardit ja tukiasiakirjat tulee vahvistaa ennen tilauksen hyväksymistä.

K: Mitä tietoja tarvitaan viralliseen tarjoukseen?

V: Anna halkaisija, paineluokka, jäykkyysvaatimukset, putken pituus, nesteolosuhteet, liitostyyppi, määrä, sovellettavat standardit ja toimituskohde.
