Kuvaus

Tekniset parametrit

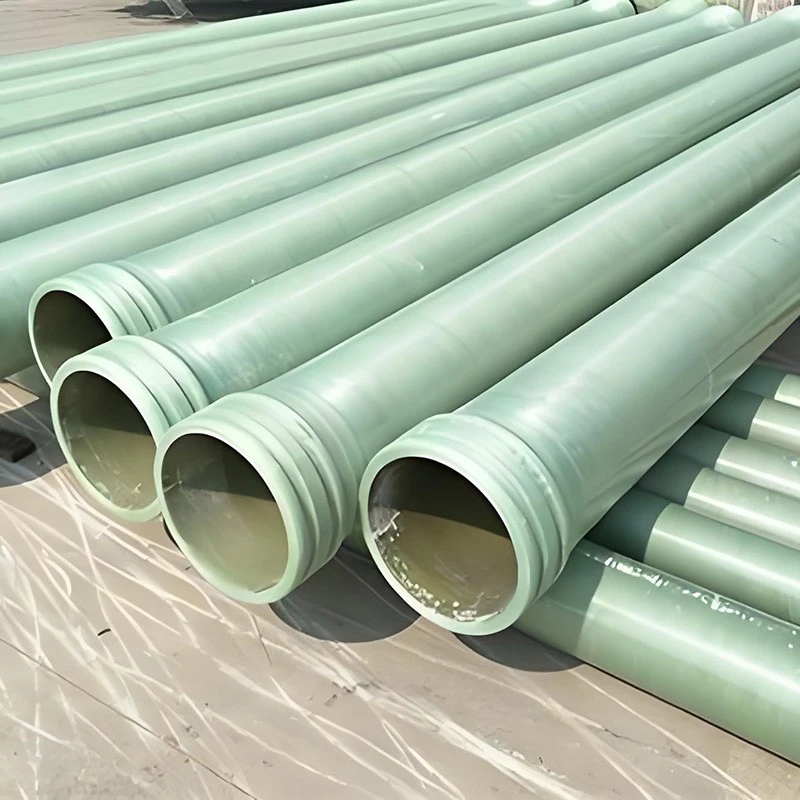

FRP Industrial Circulating Water Pipe on lasikuituvahvistettu lämpökovettuva hartsiputki paineistettuun veden kiertoon teollisuuden jäähdytys- ja prosessijärjestelmissä. Komposiittiseinässä yhdistyy lasikuitulujite ja käyttöolosuhteisiin valittu hartsimatriisi. Sovelluksia ovat jäähdytystornipiirit, lämmönvaihdinlinjat, pumppujen poistoputket ja kasvien vedenjakeluverkot. Halkaisija, seinämän paksuus, paineluokitus, hartsijärjestelmä, putken pituus ja liitoskokoonpano määritetään projektin vaatimusten mukaisesti.

Tärkeimmät tuotteen edut

Korroosionkestävyys
Hartsimatriisi ja sisäinen korroosionkestävä kerros auttavat suojaamaan putken seinämää kiertävältä vedeltä ja yhteensopivilta käsittelykemikaalilta. Materiaalin valinta riippuu veden kemiasta ja käyttölämpötilasta.

Sileä sisäpinta
Sileä reikä tukee veden virtausta ja auttaa vähentämään pintakertymiä. Todellinen hydraulinen suorituskyky riippuu putken mitoista, virtausnopeudesta ja järjestelmän suunnittelusta.

Kevyt rakenne
Komposiittirakenne helpottaa käsittelyä ja asennussuunnittelua moniin metalliputkijärjestelmiin verrattuna.

Suunnittelun joustavuus
Putkien mitat, paineluokitukset, hartsijärjestelmät ja liitostiedot voidaan määrittää aiottujen käyttöolosuhteiden mukaan.

Sovellukset

01/

Teollisuuden jäähdytysvesi
Prosessilaitteita ja laitosten jäähdytysjärjestelmiä palvelevat kiertoveden syöttö- ja paluulinjat.

02/

Jäähdytystornin piirit
Jäähdytystorneja, kiertovesipumppuja ja jakeluputkia yhdistävät putket.

03/

Lämmönvaihdinlinjat
Vedenkiertolinjat, jotka palvelevat lämmönvaihtimia määritellyllä paine- ja lämpötila-alueella.

04/

Kasvien vesiverkostot
Teollisuuden vesijohdot ja haaralinjat tuotantolaitoksiin ja käyttöjärjestelmiin.

05/

Pumpun poistoputket
Painelinjat valitaan pumpun käytön, käyttöpaineen ja liitäntävaatimusten mukaan.

Tekniset tiedot

Parametri	Erittely
Putken halkaisija	65-1500 mm
Seinän paksuus	5-18 mm
Työpaine	Jopa 2,5 MPa
Käyttölämpötila	-45 astetta 100 asteeseen
Vahvistaminen	Lasikuitu
Hartsimatriisi	Modifioitu vinyyliesterihartsi
Valmistusprosessi	Hehkulangan käämitys
Putken pituus	6 m / 12 m
Yhteystyyppi	Laipallinen / kytkin
Muokatut mitat	DN 65-1500 mm

Materiaali ja rakenne

Lasikuituvahvistus
Lasikuitu on komposiittiputken seinämän ensisijainen vahvistus.

Muokattu vinyylihartsi
Hartsi sitoo lujitekuidut ja tarjoaa kemiallisen kestävyyden määriteltyihin käyttöolosuhteisiin.

Sisäinen korroosionkestävä kerros
Sisäkerros erottaa kiertävän väliaineen rakenneseinästä. Sen materiaalin tulee olla yhteensopiva veden koostumuksen ja käsittelykemikaalien kanssa.

Ulkoinen suojakerros
Ulkokerros suojaa putken pintaa käsittelyn ja huollon aikana. Aiottua asennusympäristöä varten on määriteltävä lisäaltistusvaatimukset.

Valmistus ja laadunvalvonta

Tarkkuuskäämitys

Lasikuituvahviste ja hartsi levitetään kontrolloidulla käämitysprosessilla komposiittiputken seinämän muodostamiseksi.

Kovetus ja viimeistely

Putki on kovettunut ja viimeistelty vastaamaan määritettyjä mittoja ja pintavaatimuksia.

Mittatarkastus

Halkaisija, seinämän paksuus, pituus ja pinnan kunto tarkistetaan sovittujen tuoteerittelyjen mukaisesti.

Tilauskohtainen testaus

Tarkastusmenetelmät, hyväksymiskriteerit ja vaaditut testipöytäkirjat määritellään vahvistetussa teknisessä eritelmässä ja sovellettavissa projektivaatimuksissa.

Räätälöintiasetukset

Putken mitat
Määritä nimellishalkaisija, seinämän paksuus ja tarvittava putken pituus.

Paine ja lämpötila
Tarjoa suunnittelupaine, normaali käyttöpaine, lämpötila-alue ja painepainevaatimukset.

Hartsijärjestelmä
Materiaalivalintaa tarkastellaan veden kemian, käsittelykemikaalien ja käyttölämpötilan perusteella.

Liitännät ja piirustukset
Liitäntätiedot, laipan mitat, putkilinjat ja tekniset piirustukset voidaan tarkistaa ennen tuotantoa. Lopulliset kokoonpanot edellyttävät teknistä ja valmistusta koskevaa vahvistusta.

Putkien liitännät ja asennus

Yhteinen kokoonpano

Kytkimet ja laippaliitokset voidaan arvioida putkilinjan sijoittelun, painevaatimusten ja laiteliitäntöjen perusteella.

Tukivaatimukset

Tukivälin, pidätyksen ja kuorman jakautumisen tulee noudattaa hyväksyttyä putkilinjan suunnittelua ja soveltuvia asennusohjeita.

Käyttökuormat

Pumpun käynnistykset ja pysähtymiset, painepiikit, lämpöliikkeet ja ulkoiset kuormat tulee sisällyttää putkilinjan suunnitteluun.

Käyttöliittymän vahvistus

Tarkista putken mitat, laipan poraus, liitostiedot ja laitteiden liitoskohdat ennen asennusta.

Standardit ja tekninen dokumentaatio

Sovellettavat standardit ja tarkastusvaatimukset vahvistetaan valitulle tuotekokoonpanolle ja projektille. Tekniset asiakirjat voivat sisältää tuotespesifikaatioita, materiaalitietoja, mittatarkastuspöytäkirjoja ja soveltuvia testiraportteja, jos niitä on saatavilla. Vaaditut sertifikaatit ja vaatimustenmukaisuusilmoitukset tulee tukea toimitettua tuotetta koskevilla asiakirjoilla.

Usein kysytyt kysymykset

K: Sopiiko FRP-putki teollisuuden kiertoveteen?

V: Kyllä, kun hartsijärjestelmä, putken rakenne, paineluokitus ja lämpötila-alue vastaavat kiertävän veden olosuhteita.

K: Mitä halkaisijoita ja paineluokkia on saatavilla?

V: Yleisessä GFRP-putkisarjassa on halkaisijat 65–1500 mm ja käyttöpaine 2,5 MPa asti. Lopulliset arvot riippuvat valitusta putken rakenteesta.

K: Voidaanko putkien mittoja ja liitoksia mukauttaa?

V: Kyllä. Halkaisija, seinämän paksuus, pituus, hartsijärjestelmä ja liitostiedot voidaan tarkistaa projektin spesifikaatioiden perusteella.

K: Miten hartsijärjestelmä valitaan?

V: Valinta riippuu veden kemiasta, käsittelykemikaaleista, käyttölämpötilasta ja vaadituista käyttöolosuhteista.

K: Mitä tietoja tarvitaan tarjoukseen?

V: Ilmoita putken mitat, suunnittelupaine, käyttölämpötila, veden koostumus, määrä, kokonaispituus, liitostiedot, asennusehdot ja sovellettavat tekniset vaatimukset.
