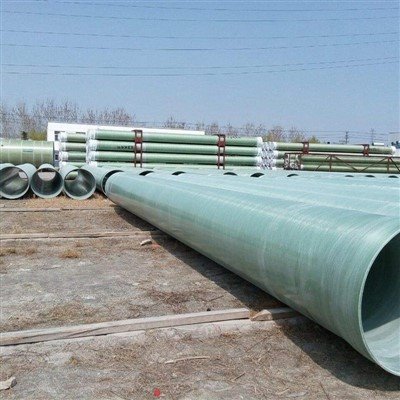

Suuren halkaisijan omaavaa GFRP-viemäriputkea käytetään kunnallisissa hulevesiverkostoissa, painovoimaviemärijärjestelmissä, teollisuuden viemäröinti- ja jätevesiinfrastruktuurissa. Sen lasikuituvahvistus ja lämpökovettuva hartsimatriisi tarjoavat rakenteellista lujuutta ja korroosionkestävyyttä yhteensopiviin viemäröintisovelluksiin.
Putkien tekniset tiedot määräytyvät hydrauliikkavaatimusten, hautaussyvyyden, maaperän, ulkoisten kuormien ja kuljetettavan väliaineen perusteella. Halkaisija, seinärakenne, renkaan jäykkyys, putken pituus ja liitoskokoonpano voidaan räätälöidä hyväksyttyjen projektipiirustusten ja vahvistettujen valmistusominaisuuksien mukaan.

Tärkeimmät edut

Korroosionkestävyys
Hartsijärjestelmä voidaan valita jäteveden koostumuksen, kemiallisen altistuksen ja käyttölämpötilan mukaan sopivaksi aiotun kuivausympäristön mukaan.

Rakenteellinen suorituskyky
Putken seinän rakenne ja renkaan jäykkyys voidaan määrittää hautausolosuhteiden, maaperän tuen ja ulkoisten kuormitusvaatimusten mukaan.

Hydraulinen tehokkuus
Sileä sisäpinta tukee tehokasta virtausta. Hydraulikapasiteetti riippuu sisähalkaisijasta, putkilinjan gradientista ja suunnitelluista virtausolosuhteista.

Joustava kokoonpano
Putkien mitat, pituudet ja liitosjärjestelyt voidaan sovittaa yhteen putkilinjan asettelujen, kuljetusrajojen ja asennusvaatimusten kanssa.

Sovellukset

01/

Kunnallinen hulevesiviemäröinti
Hulevesien keräys- ja siirtoverkkoihin, jotka palvelevat kaupunkialueita, teitä ja julkista infrastruktuuria.

02/

Gravity viemärijärjestelmät
Jäteveden keräämiseen ja painovoiman siirtoon, jossa putkirakenne, hartsijärjestelmä ja liitokset täyttävät määritellyt käyttöehdot.

03/

Teollinen viemäröinti
Yhteensopiviin tyhjennysvirtauksiin teollisuuslaitoksissa, tuotantopaikoissa ja prosessialueilla.

04/

Jätevedenkäsittelylaitokset
Viemärien keräys-, siirto- ja tyhjennyslinjoille, jotka valitaan jäteveden ominaisuuksien ja projektin suunnitteluvaatimusten mukaan.

05/

Infrastruktuuriprojektit
Kuljetustiloihin, teollisuuspuistoihin ja laajamittaiseen tonttien kehittämiseen liittyviin viemäriverkostoihin.

Tekniset tiedot

arametri	Tyypillinen teollisuusspesifikaatio
Tuotetyyppi	Suurihalkaisijainen filamenttikäämitty GFRP-tyhjennysputki
Nimellishalkaisija-alue	DN 300 mm – DN 1500 mm
Seinän paksuusalue	8 mm - 35 mm
Renkaan jäykkyysluokat	SN 5 000 / SN 10 000 / SN 12 500 N/m²
Vahvistusmateriaali	E-lasikuitu
Hartsimatriisi	Isoftaalipolyesterihartsi / modifioitu vinyyliesterihartsi
Vakioputken pituus	6 metriä tai 12 metriä per osa
Yhteinen kokoonpano	Kaksois-O-rengas Kello- ja tappiliitos / kytkentäliitos

Insinöörin valinta

Halkaisija ja virtaus
Määritä nimellishalkaisija suunnitteluvirtauksesta, putkilinjan gradientista, sallitusta virtausnopeudesta ja hydraulisista laskelmista.

Renkaan jäykkyys
Valitse tarvittava jäykkyys hautaussyvyyden, maaperän ominaisuuksien, pohjaveden tason, täyttöolosuhteiden ja pintakuormituksen mukaan. Määritetyn luokan tulee noudattaa projektin rakennelaskelmia.

Seinien rakentaminen
Vahvista seinän paksuus ja laminaattirakenne vaaditun rakenteellisen suorituskyvyn, asennusolosuhteiden ja käyttöympäristön mukaan.

Keskikokoinen yhteensopivuus
Tarkista jäteveden koostumus, kemikaalipitoisuus, lämpötila ja mahdollinen hankaus ennen hartsijärjestelmän ja sisäisen rakenteen valintaa.

Räätälöity valmistus

Halkaisija ja seinämän paksuus

Mitat arvioidaan teknisten piirustusten, vaaditun suorituskyvyn ja vahvistettujen tuotantoominaisuuksien perusteella.

Putken pituus

Pituusvaihtoehdot arvioidaan putkilinjan sijoittelun, kuljetusrajoitusten, käsittelyjärjestelyjen ja asennusvaatimusten mukaan.

Hartsijärjestelmä

Materiaalin valinta perustuu kuljetettavaan väliaineeseen, kemikaalialtistukseen ja käyttölämpötilaan.

Yhteinen kokoonpano

Liitäntävaatimuksia tarkastellaan suhteessa putkilinjan suunnitteluun, tiivistysvaatimuksiin ja asennusmenetelmiin.

Piirustuskatsaus

Tekniset piirustukset, mittavaatimukset ja projektin tekniset tiedot voidaan tarkistaa ennen tuotantokonfiguraation vahvistamista.

Liitos ja järjestelmän yhteensopivuus

Yhteinen valinta
Saumatyyppi määräytyy putkilinjan suunnittelun, asennustavan ja tiivistysvaatimusten mukaan. Saatavilla olevat kokoonpanot on vahvistettava määritetyille putkimitoille.

Liittimet ja liitännät
Taivutukset, supistimet, oksat ja muut liitokset voidaan arvioida hyväksyttyjen piirustusten ja vahvistettujen valmistusominaisuuksien perusteella.

Asennuksen koordinointi
Putkien pituudet, liitospaikat, ojan mitat ja käsittelyjärjestelyt tulee sovittaa yhteen projektisuunnittelun aikana. Asennuksen tulee noudattaa hyväksyttyä suunnittelua ja sovellettavia projektin eritelmiä.

Laadunvalvonta ja dokumentointi

Materiaalin tarkastus

Materiaalitiedot tarkistetaan hyväksyttyjen vahvistusten, hartsijärjestelmän ja tuotespesifikaatioiden perusteella.

Mittatarkastus

Asiaankuuluvat mitat, seinämän paksuus ja sauman valmistelu tarkastetaan vahvistettujen vaatimusten mukaisesti.

Tuotteen testaus

Tarkastukset ja testaukset määritellään sovellettavassa tuotespesifikaatiossa ja projektin laatusuunnitelmassa.

Tekninen dokumentaatio

Käytettävissä olevat tiedot voivat sisältää tuotetiedot, mittatarkastusraportit, materiaalitiedot ja soveltuvat testiraportit todellisten tuotantotietojen ja projektin vaatimusten mukaisesti.

Usein kysytyt kysymykset

K: Mitä halkaisijoita on saatavilla?

V: Laajempi julkaistu GFRP-putkivalikoima on 65–1 500 mm. Käytettävissä olevat halkaisijat suuriläpimittaisille salaojitussovelluksille on vahvistettava nykyisten tuotantospesifikaatioiden mukaan.

K: Miten renkaan jäykkyys valitaan?

V: Renkaan jäykkyys riippuu hautaussyvyydestä, maaperän olosuhteista, pohjaveden tasosta, täytöstä ja ulkoisista kuormituksista. Vaaditun luokan tulee noudattaa projektin suunnittelulaskelmia.

K: Voidaanko putkien mittoja ja pituuksia mukauttaa?

V: Kyllä. Mitat ja pituudet voidaan arvioida projektipiirustusten, valmistusominaisuuksien, kuljetusrajoitusten ja asennusvaatimusten perusteella.

K: Mikä hartsijärjestelmä sopii jätevedelle?

V: Valinta riippuu kemiallisesta koostumuksesta, pitoisuudesta, lämpötilasta ja altistusolosuhteista. Nämä parametrit tulee tarkistaa ennen materiaalin määrittämistä.

K: Mitä tietoja tarvitaan tarjoukseen?

V: Ilmoita vaadittu halkaisija, määrä, putken pituus, renkaan jäykkyys, liitoskokoonpano, asennusolosuhteet, sovellettavat standardit ja toimituskohde. Piirustukset ja tekniset tiedot auttavat vahvistamaan vaaditun kokoonpanon.
