Kuvaus

Tekniset parametrit

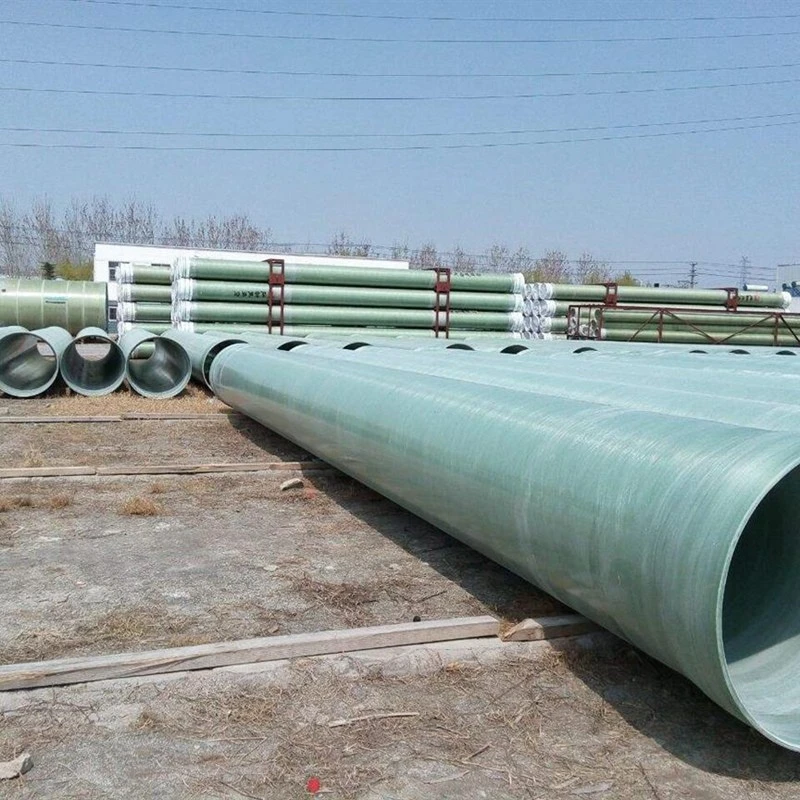

Suuren halkaisijan omaavaa GFRP-vedensiirtoputkea käytetään kunnallisissa vedensiirto-, vesihuolto-, kastelu- ja teollisuusvesijärjestelmissä. Sen lasikuituvahvistus ja lämpökovettuva hartsimatriisi tarjoavat rakenteellista lujuutta ja korroosionkestävyyttä veden kuljetusinfrastruktuurille.
Putken kokoonpano määräytyy halkaisijan, suunnittelupaineen, renkaan jäykkyyden, nesteen ominaisuuksien ja asennusolosuhteiden perusteella. Mukautetut mitat, putkien pituudet ja liitosjärjestelyt voidaan arvioida projektipiirustusten ja vahvistettujen valmistusominaisuuksien perusteella.

Tärkeimmät tuotteen edut

Korroosionkestävyys
Komposiittiputken seinämä kestää monia syövyttäviä ympäristöjä. Hartsin valinta riippuu nesteen koostumuksesta, kemikaalipitoisuudesta ja käyttölämpötilasta.

Rakenteellinen suorituskyky
Lasikuituvahvistus tarjoaa paineen ja rakenteellisen kuormituksen edellyttämät mekaaniset ominaisuudet. Seinän rakenne määritellään suunnitteluvaatimusten mukaan.

Hydraulinen suorituskyky
Sileä sisäpinta tukee tehokasta veden virtausta. Sisähalkaisija, virtausnopeus ja putkilinjan asettelu määräävät hydraulisen suorituskyvyn.

Asennuksen joustavuus
Putkien pituudet ja liitoskokoonpanot voidaan sovittaa yhteen putkilinjan reitityksen, kuljetusmittojen, nostojärjestelyjen ja asennuspaikan vaatimusten kanssa.

Tyypilliset sovellukset

01/

Kunnallinen vesihuolto
Raakaveden siirtojohdot, alueelliset syöttöputket ja vedenjakeluverkot.

02/

Vesiensuojelu
Vedensiirtojärjestelmät, säiliöliitännät ja laajamittainen vesiinfrastruktuuri.

03/

Maatalouden kastelu
Tärkeimmät kastelulinjat ja suuren kapasiteetin vedenjakeluverkot.

04/

Teollisuuden vesijärjestelmät
Jäähdytysvesi-, prosessivesi- ja käyttövesiputket materiaalien yhteensopivuuden mukaan.

05/

Infrastruktuuriprojektit
Suurihalkaisijaiset kuljetusjärjestelmät, jotka on suunniteltu määriteltyihin hydraulisiin ja rakenteellisiin olosuhteisiin.

Tekniset tiedot

Parametri	Vakio- / erityisarvot
Tuotetyyppi	Lasikuituvahvistettu polymeeriveden siirtoputki
Vahvistusmateriaali	E-lasikuitu
Hartsimatriisi	Isoftaalipolyesterihartsi tai vinyyliesterihartsi
Vakiohalkaisijat	300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1500 millimetriä
Tyypillinen seinän paksuusalue	6,5-32 millimetriä
Paineluokitukset	0,6, 1,0, 1,6, 2,0, 2,5 megapascalia
Renkaan jäykkyysluokat	2500, 5000, 10000 newtonia neliömetriltä
Vakioputken pituudet	6 ja 12 metriä
Vakioliitostyypit	Kaksois-O-rengasliitos, päittäisliitos, laippaliitos
Nesteen lämpötila-alue	-40 - +70 celsiusastetta

Mukautetut valmistusvaihtoehdot

Halkaisija ja pituus
Mitat ja putkien pituudet voidaan arvioida putkilinjan aikataulujen, suunnittelupiirustusten ja kuljetusrajoitusten perusteella.

Paineluokitus
Valinnassa otetaan huomioon suunnittelupaine, käyttöpaine, ylijänniteolosuhteet ja sovellettavat suunnittelukriteerit.

Renkaan jäykkyys
Vaadittu jäykkyys riippuu hautaussyvyydestä, maaperän olosuhteista, pohjavedestä, ulkoisista kuormituksista ja asennustavasta.

Hartsi ja seinärakenne
Materiaalin valinnan ja komposiittiseinän rakenteen määräävät nesteiden yhteensopivuus, käyttölämpötila ja vaadittu mekaaninen suorituskyky.

Liitokset ja liitokset
Liitostyyppi, liitosgeometria ja liitännän mitat sovitetaan yhteen putkilinjan asettelun ja viereisten komponenttien kanssa.

Valmistusprosessi

Komposiittirakenne

Lasikuituvahvike ja lämpökovettuva hartsi muodostavat rakenteellisen putken seinämän. Rakenne määritellään vaaditun mekaanisen suorituskyvyn ja käyttöolosuhteiden mukaan.

Prosessin ohjaus

Materiaalivaatimukset, mittatoleranssit ja tuotantoparametrit määritellään hyväksytyssä valmistusspesifikaatiossa.

Kovetus ja viimeistely

Kovetus ja viimeistely noudattavat soveltuvaa tuotantomenettelyä. Valmiit mitat ja liitännät tarkistetaan sovittujen vaatimusten mukaisesti.

Laadunvalvonta ja tarkastus

Materiaalin tarkastus
Materiaalin tunnistetiedot ja saatavilla olevat tiedot tarkistetaan hyväksyttyjen materiaalierittelyjen perusteella.

Mittatarkastus
Halkaisija, seinämän paksuus, putken pituus ja määritetyt liitosmitat arvioidaan sovittujen toleranssien mukaan.

Tuotteen testaus
Tarkastus- ja testausvaatimukset määritellään sovellettavan tuotestandardin ja projektispesifikaatioiden mukaisesti.

Laatulevyjä
Tarvittavat tarkastuspöytäkirjat ja testiraportit tunnistetaan teknisen katsauksen aikana ja niistä sovitaan ennen tuotantoa.

Putken valintaopas

Hydrauliset vaatimukset

Vahvista suunniteltu virtaus, vaadittu sisähalkaisija, käyttöpaine ja sallittu painehäviö.

Asennusehdot

Määritä upotetuille putkilinjoille hautaussyvyys, maaperän ominaisuudet, pohjaveden olosuhteet, liikennekuormitukset, pohjakerros ja täyttövaatimukset.

Nesteen yhteensopivuus

Tunnista nesteen koostumus, kemikaalipitoisuus ja käyttölämpötila sopivan hartsijärjestelmän määrittämiseksi.

Järjestelmäliitännät

Vahvista liitostyyppi, liitosjärjestely, liitännän mitat ja vaadittu järjestelmän paineluokitus ennen putkilinjan aikataulun viimeistelyä.

Standardit ja tekninen dokumentaatio

Sovellettavat standardit
Hallitseva standardi riippuu putken rakenteesta, käyttöolosuhteista ja projektin vaatimuksista. Vahvista sovellettava standardi ja painos teknisen tarkastuksen aikana.

Tekniset lähetykset
Sovittu dokumentaatiopaketti voi sisältää tuotetiedot, materiaalitiedot, mittatarkastustulokset ja asiaankuuluvat testiraportit.

Sertifiointi ja vaatimustenmukaisuus
Sertifiointivaatimukset on tuettava voimassa olevilla asiakirjoilla, jotka kattavat asianomaisen tuotteen ja laajuuden. Vakioviitteet eivät yksin takaa sertifiointia tai vaatimustenmukaisuutta.

Pakkaus ja toimitus

Putken suojaus

Putkien päät ja liitospinnat suojataan käsittely- ja kuljetusvaatimusten mukaisesti. Pinoamis- ja kiinnitysjärjestelyt määritellään putken mittojen ja kuormitusolosuhteiden mukaan.

Lähetyksen suunnittelu

Putkien pituudet, määrät, lastauskokoonpano ja kuljetusjärjestelyt sovitetaan vahvistetun tilauksen ja määränpään kanssa.

Toimitusasiakirjat

Pakkausluettelot, tuotteen tunnistetiedot ja sovitut laatutiedot määritellään ennen lähettämistä.

Usein kysytyt kysymykset

K: Mitä putkien halkaisijoita on saatavilla?

V: Alustava vertailualue on DN 300–1500 mm. Vahvista käytettävissä oleva halkaisija ja siihen liittyvät paine- ja jäykkyysluokat vaaditulle kokoonpanolle.

K: Voidaanko putkien mittoja ja pituuksia mukauttaa?

V: Halkaisija, seinämän paksuus, pituus, materiaalijärjestelmä ja liitoskokoonpano voidaan arvioida projektipiirustusten ja vahvistettujen valmistusominaisuuksien perusteella.

K: Miten paineluokitus valitaan?

V: Valinnassa otetaan huomioon suunnittelupaine, käyttöolosuhteet, aaltopaine ja sovellettavat suunnittelukriteerit.

K: Miten renkaan jäykkyys valitaan haudatuille putkilinjoille?

V: Vaadittu jäykkyys määräytyy hautaussyvyyden, maaperän, pohjaveden, ulkoisten kuormien ja asennussuunnitelman mukaan.

K: Mitä tietoja tarvitaan tarjoukseen?

V: Ilmoita halkaisija, paineluokitus, renkaan jäykkyys, putken pituus, nesteen tyyppi, käyttölämpötila, asennusolosuhteet, liitostyyppi, sovellettava standardi, määrä ja toimituskohde. Tekniset piirustukset ja putkilinjan aikataulu auttavat määrittämään vaaditun kokoonpanon.
