Kuvaus

Tekniset parametrit

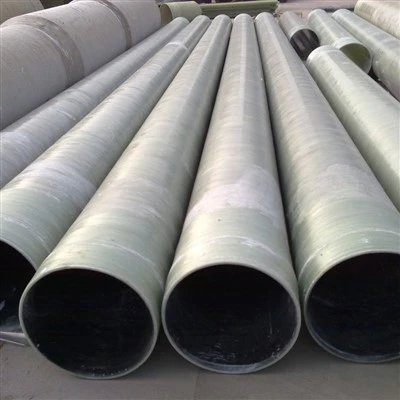

FRP Cooling Water Pipe on lasikuituvahvistettu lämpökovettuva hartsiputki jäähdytysveden kierrättämiseen ja siirtämiseen teollisuuslaitoksissa. Sovelluksia ovat jäähdytystornipiirit, lämmönvaihdinverkot, voimalaitosten laitokset ja teollisuusprosessien jäähdytysjärjestelmät.
Komposiittirakenteessa yhdistyy lasikuituvahvistus käyttöolosuhteisiin valittuun hartsimatriisiin. Halkaisija, seinämän paksuus, hartsijärjestelmä, putken pituus, paineluokitus ja liitännät voidaan määrittää vastaamaan projektin vaatimuksia. Lopullinen valinta riippuu veden kemiasta, käyttölämpötilasta, suunnittelupaineesta, virtausnopeudesta ja asennusolosuhteista.

Tärkeimmät edut

Korroosionkestävyys
Hartsijärjestelmä voidaan valita yhteensopivalle jäähdytysvedelle, mukaan lukien makean veden ja tietyt suolavesisovellukset. Valikoima huomioidaan liuenneet suolat, käsittelykemikaalit ja käyttölämpötila.

Hydraulinen suorituskyky
Sileä sisäpinta tukee tehokasta veden virtausta. Putken halkaisija ja virtausnopeus määritetään hydraulisilla laskelmilla, jotta ne täyttävät vaaditut virtausnopeudet ja sallitut painehäviöt.

Kevyt rakenne
FRP-putken paino on suhteellisen pieni verrattuna moniin metallisiin putkimateriaaleihin. Tämä helpottaa käsittelyä, nostoa ja asennuksen suunnittelua erityisesti suurihalkaisijaisissa putkistoissa.

Järjestelmän integrointi
Putkien pituudet, liitokset ja liitoskokoonpanot voidaan koordinoida hyväksyttyjen putkistopiirustusten kanssa, mikä tukee mittojen yhdenmukaisuutta määritellyssä järjestelmässä.

Teolliset sovellukset

01/

Jäähdytystornin piirit
Kiertoveden syöttö- ja paluulinjat jäähdytystornien, lämmönvaihtimien ja prosessilaitteiden välillä.

02/

Sähköntuotanto
Lisäjäähdytysvesilinjat ja yhteensopivat käyttövesiverkot voimantuotantolaitoksissa.

03/

Kemiallinen käsittely
Teollinen jäähdytysveden jakelu, jossa vesikemia vaatii korroosionkestävää putkistomateriaalia.

04/

Teollinen LVI
Jäähdytysveden siirto keskusjäähdytysjärjestelmiin ja teollisuuden lämmönvaihtosovelluksiin.

05/

Vedenkäsittelylaitteet
Yhteensopivat jäähdytys- ja käyttövesiputket, jotka palvelevat käsittelylaitteita ja niihin liittyvää infrastruktuuria.

Tekniset tiedot

Parametri	Viitemäärittely
Tuotetyyppi	FRP jäähdytysvesiputki
Pohjamateriaali	Lasikuituvahvistettu lämpökovettuva hartsi
Nimellinen halkaisija	65-1500 mm
Seinän paksuus	5-18 mm
Viitetyöpaine	Jopa 2,5 MPa
Viitetyölämpötila	-45 astetta 100 asteeseen
Hartsijärjestelmä	Epoksi-, vinyyliesteri- tai polyesterihartsi
Putken pituus	Vakiopituudet tai mukautetut pituudet
Yhteystyyppi	Laipalliset, liimatut tai hylsyliitokset
Liittimet	Kyynärpäät, T-paidat, supistimet ja laipat
Valmistusprosessi	Hehkulangan käämitys edellyttää lopullista suunnitteluvahvistusta

Materiaalit ja valmistus

Lasikuituvahvistus
Lasikuitu vahvistaa rakennetta. Kuitujen suunta ja laminaatin paksuus valitaan määritettyjen mekaanisten kuormien ja suunnitteluvaatimusten mukaan.

Hartsimatriisi
Hartsi sitoo raudoituksen ja muodostaa korroosionkestävän matriisin. Valinnassa huomioidaan veden koostumus, käsittelyn lisäaineet, lämpötila ja käyttöolosuhteet.

Hehkulangan käämitys
Filamenttikäämitys asettaa hartsikyllästetyn vahvistuksen kontrolloidusti pyörivän tuurnan ympärille. Kovettumis- ja mittatarkastus noudattaa hyväksyttyä valmistusspesifikaatiota.

Räätälöintiasetukset

Putken mitat

Nimellishalkaisija, seinämän paksuus ja putken pituus voidaan määrittää projektipiirustusten ja vahvistettujen tuotantoominaisuuksien perusteella.

Hartsi ja laminaatti

Hartsikoostumusta ja laminaatin rakennetta voidaan arvioida käyttöpaineen, lämpötilan, vesikemian ja rakenteellisten vaatimusten perusteella.

Liitännät ja liittimet

Laipalliset päät, liimaliitokset, päittäisliitokset, kulmakappaleet, T-liitokset ja supistimet voidaan määrittää, jos valittu putkijärjestelmä tukee niitä.

Piirustuspohjainen tuotanto

Toimita putkipiirustukset, liitosmitat, käyttöolosuhteet ja tarvittavat määrät teknistä tarkastelua ja tarjousta varten.

Laadunvalvonta ja dokumentointi

Mittatarkastus
Putken halkaisija, seinämän paksuus, pituus ja liitosmitat tarkistetaan hyväksyttyjen piirustusten ja spesifikaatioiden perusteella.

Silmämääräinen tarkastus
Valmiit pinnat ja saatavilla olevat laminaattialueet tarkastetaan sovellettavien hyväksymiskriteerien mukaisesti.

Suorituskykytestaus
Paine-, mekaaniset ja muut testit määräytyvät hyväksytyn tuotesuunnittelun ja projektin spesifikaatioiden mukaan.

Tekniset asiakirjat
Saatavilla olevat asiakirjat voivat sisältää tuotetiedot, mittapiirustukset, materiaalitiedot, tarkastuspöytäkirjat ja soveltuvat testiraportit. Sertifikaatit ja vaatimustenmukaisuuslausunnot toimitetaan, jos voimassa olevat asiakirjat tukevat ilmoitettua laajuutta.

Tuotevalintaopas

Käyttöolosuhteet

Määritä suunnittelupaine, normaali käyttöpaine, suunnittelulämpötila, virtausnopeus ja odotettavissa olevat painepiikit määrittääksesi vaaditun putken nimellisarvon.

Vesikemia

Tunnista vesilähde, liuenneet suolat, käsittelykemikaalit ja asiaankuuluvat pitoisuudet hartsin yhteensopivuuden arviointia varten.

Asennusehdot

Varmista maanpäällinen tai haudattu asennus, tukivälit, ulkoiset kuormat, altistuminen auringonvalolle ja työpaikan olosuhteet. Haudatut järjestelmät edellyttävät maaperän kuormituksen ja putkien jäykkyyden arviointia.

Suunnitteluvaatimukset

Ilmoita sovellettava suunnittelustandardi, paineluokka, tarkastuskriteerit ja liitosvaatimukset. Putki, liittimet ja liitokset on valittava yhteensopivaksi järjestelmäksi.

Usein kysytyt kysymykset

K: Voiko FRP-jäähdytysvesiputkea mukauttaa?

V: Kyllä. Halkaisija, seinämän paksuus, putken pituus, hartsijärjestelmä, laminaattirakenne ja liitostiedot voidaan määrittää projektipiirustusten ja vahvistettujen valmistusominaisuuksien mukaan.

K: Sopiiko FRP-putki meriveden jäähdytysjärjestelmiin?

V: Se voi olla sopiva, kun hartsijärjestelmä, laminaatti, liitokset ja paineluokitus ovat yhteensopivia meriveden kemian ja käyttöolosuhteiden kanssa.

K: Mikä työpaine on käytettävissä?

V: Nykyinen FRP-putkisarja sisältää käyttöpaineen 2,5 MPa asti. Soveltuva luokitus on vahvistettava valitulle halkaisijalle, lämpötilalle, laminaattirakenteelle ja liitoksille.

K: Mitä liitäntätyyppejä voidaan toimittaa?

V: Laipallisia, liimattuja ja puskuliitoksia voidaan harkita valitun putkisuunnittelun ja asennusvaatimusten mukaan.

K: Mitä tietoja tarjoukseen tarvitaan?

V: Ilmoita putken halkaisija, pituus, suunnittelupaine, käyttölämpötila, veden kemia, määrä, liitostiedot, sovellettavat standardit ja toimitusvaatimukset.
